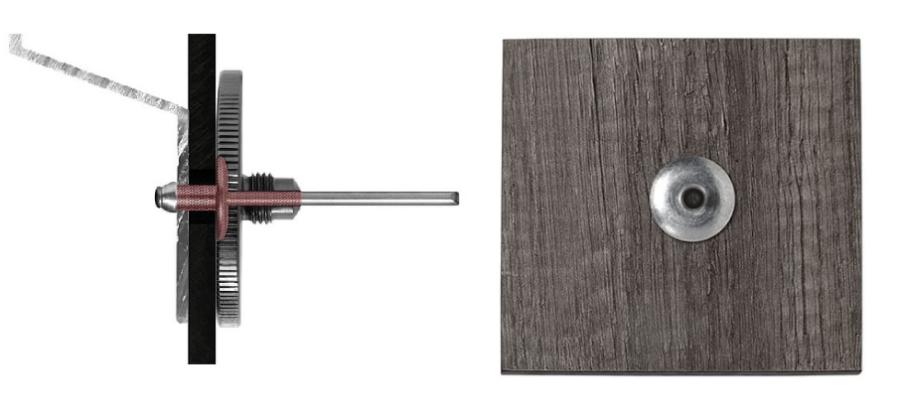

Aluminium composiet platen klinken – gevelklinknagels, glijpunten en speciaal mondstuk uitgelegd

Waarom aluminium composiet platen klinken?

Klinknagelmontage is vooral geschikt voor grootformaat aluminium composiet platen op een aluminium onderconstructie. Gevelklinknagels zorgen voor een duurzame mechanische verbinding en kunnen bij correcte uitvoering tegelijkertijd de benodigde materiaalbeweging van de plaat mogelijk maken.

• Mechanische bevestiging: De plaat wordt duurzaam met de onderconstructie verbonden.
• Geschikt voor buitentoepassingen: Gevelklinknagels worden vaak gebruikt bij gevel- en wandbekleding.
• Net voegenbeeld: Gelijkmatig geplaatste klinknagels zorgen voor een rustige uitstraling.
• Grootformaat platen: Ook grotere plaatvelden kunnen via meerdere bevestigingspunten worden gemonteerd.
• Materiaalbeweging mogelijk: Vaste en glijpunten kunnen de thermische lengteverandering van de plaat meenemen.

Belangrijk: Klinknagelmontage alleen maakt een gevelconstructie niet automatisch geschikt voor een bepaalde windbelasting. Plaatformaat, onderconstructie, bevestigingsafstanden, randafstanden en verankering moeten bij de betreffende belasting passen.

Welke gevelklinknagels zijn geschikt voor aluminium composiet platen?

Voor aluminium composiet platen worden speciale gevelklinknagels met een grote klinknagelkop gebruikt. De aluminium gevelklinknagels van S-Polytec hebben een grote kop voor een brede oplegging op het plaatoppervlak.

Passende gevelklinknagels voor aluminium composiet platen vindt u direct bij S-Polytec.

Opmerking: Klinknagellengte en concrete uitvoering moeten bij de plaatdikte en de betreffende onderconstructie passen.

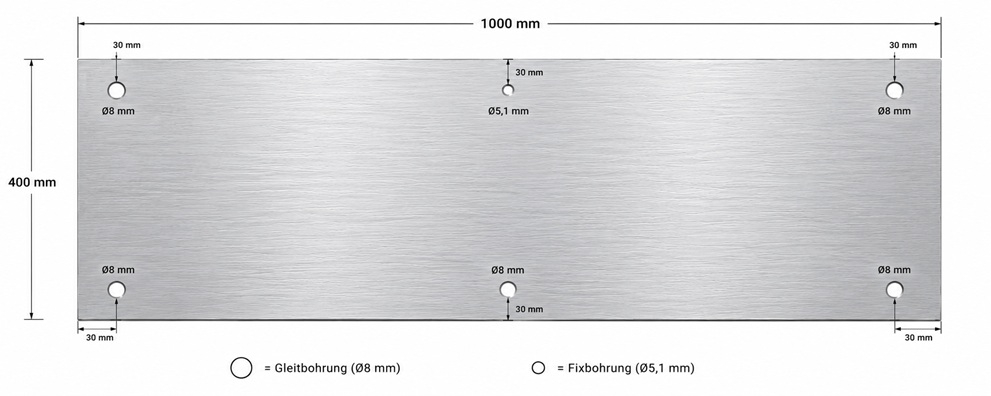

Vast punt en glijpunt bij aluminium composiet platen

Aluminium composiet platen veranderen hun afmetingen bij temperatuurveranderingen. Als een grootformaat plaat op alle bevestigingspunten star wordt gefixeerd, kan de materiaalbeweging worden belemmerd. Daardoor kunnen spanningen en zichtbare vervormingen ontstaan.

Bij montage met vaste en glijpunten bepaalt één gedefinieerd vast punt de positie van de plaat. De overige bevestigingen worden als glijpunten uitgevoerd en maken de benodigde materiaalbeweging mogelijk.

Belangrijk: De benodigde diameter van het glijpunt hangt onder andere af van plaatgrootte, temperatuurbereik en bevestigingssysteem. Een vaste boordiameter is daarom niet automatisch voldoende voor elke constructie.

Hoe sterk aluminium composiet platen en andere plaatmaterialen bij temperatuurveranderingen uitzetten, kunt u globaal berekenen met onze warmte-uitzettingscalculator.

Speciaal mondstuk ALU-16 voor glijpuntmontage

Bij glijpunten mag de klinknagelkop de plaat niet zo sterk klemmen dat de noodzakelijke materiaalbeweging wordt geblokkeerd. Hiervoor kan het speciale mondstuk ALU-16 worden gebruikt.

Het mondstuk is bedoeld voor de montage van aluminium composiet platen met 16-mm aluminium gevelklinknagels en creëert bij het zetten van glijpunten een gedefinieerde afstand tussen klinknagelkop en plaatoppervlak.

• Gedefinieerde afstand: De klinknagelkop wordt bij het glijpunt niet volledig tegen de plaat gedrukt.
• Materiaalbeweging: De plaat kan zich binnen de glijboring bewegen.
• Groot contactvlak: Het mondstuk ligt vlak op het plaatoppervlak.
• M10-aansluiting: Gebruik op overeenkomstig compatibele klinkgereedschappen mogelijk.

Passende gevelklinknagels en montagemateriaal kunnen direct passend bij de geplande constructie worden gekozen.

Aluminium composiet platen stap voor stap klinken

1. Onderconstructie voorbereiden

De onderconstructie moet draagkrachtig, vlak en nauwkeurig uitgelijnd zijn. Voor geschikte gevel- en bekledingssystemen kunnen bijvoorbeeld aluminium profielen als onderconstructie worden gebruikt.

Al vóór het boren moeten plaatpositie, voegenbeeld en bevestigingspunten worden vastgelegd.

2. Vaste en glijboringen maken

• Vast punt: De boring in plaat en onderconstructie wordt met 5,1 mm uitgevoerd.
• Glijpunten: De boring in de aluminium composietplaat wordt met 8 mm of 10 mm uitgevoerd.
• Onderconstructie: De boring blijft met 5,1 mm passend bij de klinknagelschacht.
• Uitlijning: De klinknagelschacht moet binnen de grotere glijboring netjes gecentreerd zijn.

Praktijktip: Door de grotere boring in de plaat blijft bij het glijpunt bewegingsruimte behouden, terwijl de boring in de onderconstructie passend bij de klinknagelschacht wordt uitgevoerd.

3. Boringen ontbramen

Na het boren moeten bramen en spanen volledig worden verwijderd. Nette boorranden maken montage eenvoudiger en voorkomen dat scherpe bramen het plaatoppervlak of het bewegingsgebied van het glijpunt beïnvloeden.

4. Plaat uitlijnen en vast punt zetten

De plaat wordt eerst exact op de onderconstructie uitgelijnd. Vervolgens wordt het gedefinieerde vaste punt geklonken. Dit bepaalt de vaste uitgangspositie van de plaat.

Belangrijk: Extra vaste bevestigingspunten mogen alleen worden voorzien wanneer dit overeenkomt met het betreffende montagesysteem. Anders kan de benodigde thermische beweging van de plaat worden beperkt.

5. Glijpunten voorbereiden

Alle geplande glijpunten moeten zo zijn uitgelijnd dat de klinknagelschacht zo centraal mogelijk binnen de grotere plaatboring zit. Alleen dan is de geplande bewegingsruimte gelijkmatig beschikbaar.

6. Speciaal mondstuk plaatsen

De ALU-16 wordt op het compatibele klinkgereedschap gemonteerd en zo geplaatst dat de klinknageldoorn netjes door het mondstuk wordt geleid en het contactvlak volledig op het plaatoppervlak ligt.

7. Glijpunten klinken

De klinknagel wordt vervolgens gezet. Het speciale mondstuk beperkt daarbij het aandrukken van de klinknagelkop, zodat bij het glijpunt de geplande afstand tot het plaatoppervlak behouden blijft.

Waarom is de spleetafstand bij klinken belangrijk?

Een glijpunt functioneert alleen wanneer de aluminium composietplaat daadwerkelijk ten opzichte van de klinknagel kan bewegen. Wordt de klinknagelkop te sterk tegen het oppervlak getrokken, dan kan ondanks de grotere boring een starre klemming ontstaan.

ALU-16: Het speciale mondstuk creëert bij het zetten van glijpunten een gedefinieerde spleetafstand van ca. 0,3 mm tussen klinknagelkop en plaatoppervlak.

Welke klinkgereedschappen zijn geschikt voor de ALU-16?

Niet alleen de aandrijving – handmatig, elektrisch of pneumatisch – is bepalend. Het klinkgereedschap moet technisch bij de gebruikte gevelklinknagel passen en een compatibele M10-schroefdraadaansluiting voor het speciale mondstuk hebben.

Opmerking: Voor gebruik moet worden gecontroleerd of aansluiting, klinknageldiameter en trekkracht van het klinkgereedschap bij het gebruikte bevestigingssysteem passen.

Voor welke materialen is het speciale mondstuk geschikt?

De ALU-16 is bedoeld voor de beschreven glijpuntmontage van aluminium composiet platen. Niet alleen de materiaalnaam is bepalend, maar ook dat plaatopbouw, klinknagel en montagesysteem onderling compatibel zijn.

Veelgemaakte fouten bij het klinken van aluminium composiet platen

• Alle bevestigingspunten star uitvoeren: Daardoor kan de noodzakelijke temperatuurgerelateerde materiaalbeweging worden belemmerd.
• Glijboring niet centreren: Daardoor is in de bewegingsrichting minder ruimte beschikbaar.
• Klinknagelkop te sterk aandrukken: Het glijpunt kan daardoor zijn functie verliezen.
• Boringen niet ontbramen: Bramen kunnen oppervlak en bewegingsgebied beïnvloeden.
• Onderconstructie niet uitlijnen: Oneffenheden kunnen spanningen in de bekleding veroorzaken.
• Vervuild mondstuk gebruiken: Deeltjes op het contactvlak kunnen in de dunne aluminium deklaag drukken.
• Niet-passende klinknagels gebruiken: Klinknageldiameter, kopvorm en lengte moeten bij het bevestigingssysteem passen.

Oppervlak beschermen: Het contactvlak van het speciale mondstuk moet schoon en onbeschadigd zijn. Vuil of beschadigingen kunnen zichtbare sporen in de dunne aluminium deklaag veroorzaken.

Aluminium composiet platen klinken: de belangrijkste punten samengevat

Bij klinknagelmontage van aluminium composiet platen gaat het niet alleen om de gebruikte gevelklinknagel. Doorslaggevend is het samenspel van een netjes uitgelijnde onderconstructie, een gedefinieerd vast punt, voldoende grote glijpunten en een bevestiging die de thermische materiaalbeweging niet blokkeert.

Het speciale mondstuk ALU-16 ondersteunt glijpuntmontage door bij het zetten van de gevelklinknagel een gedefinieerde afstand tussen klinknagelkop en plaatoppervlak te creëren.

Passende gevelklinknagels en montagemateriaal voor aluminium composiet platen vindt u bij S-Polytec.
