Aluminium constructieprofielen monteren: planning en voorbereiding

Voordat aluminium constructieprofielen worden gemonteerd, moet de constructie nauwkeurig worden gepland. Doorslaggevend zijn de buitenmaten, de latere belasting, het aantal en de positie van de verbindingen en de passende accessoires. Vooral bij grotere frames, onderstellen of omkastingen is het zinvol vooraf een eenvoudige schets met alle benodigde profiellengtes te maken.

Profielmaat, verbindingsstukken en het aantal verbindingspunten moeten altijd passen bij de grootte, opbouw en latere belasting van de constructie. Hoe profielafmetingen, overspanning en belasting de doorbuiging beïnvloeden, hangt af van de volledige constructie.

Benodigd gereedschap

• Inbussleutels
• Accuschroevendraaier met passende bits
• Meetlint of duimstok
• Winkelhaak voor het uitlijnen
• Rubberhamer
• Vijl of ontbramer

Aluminium constructieprofielen op maat maken en voorbereiden

Aluminium constructieprofielen moeten zo schoon en haaks mogelijk worden gezaagd. Een nauwkeurige zaagsnede maakt de latere montage eenvoudiger en zorgt ervoor dat frames, onderstellen en omkastingen exact kunnen worden uitgelijnd.

Voor het zelf op maat zagen is een afkort- of verstekzaag met een geschikt zaagblad voor aluminium geschikt. Daarmee kunnen rechte en nette snijranden worden gemaakt. Schuin of onzuiver gezaagde profielen bemoeilijken de montage en kunnen later tot zichtbare kieren of een scheve constructie leiden.

Na het zagen moeten de snijranden zorgvuldig worden ontbraamd en van spanen worden ontdaan. Zo kunnen verbindingsstukken, gleufmoeren, afdekkappen en overige accessoires probleemloos worden gemonteerd.

De eenvoudigste oplossing is echter maatwerk. Onze aluminium constructieprofielen zijn in de gangbare afmetingen 20 × 20 mm, 30 × 30 mm en 40 × 40 mm als individuele zaagsnede verkrijgbaar. Daardoor hoeft u niet zelf te zagen en kunnen de profielen direct voor de geplande constructie worden gebruikt.

Tip: Passende aluminium constructieprofielen op maat kunnen direct passend bij de geplande constructie worden besteld.

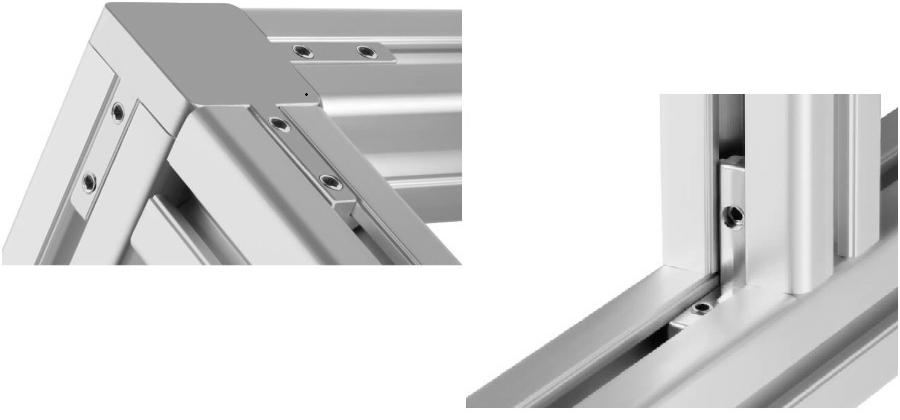

Aluminium constructieprofielen verbinden

Voor haakse constructies kunnen interne hoekverbinders worden gebruikt. Ze worden in de profielgroef geschoven en met stelschroeven vastgezet. Hierdoor kunnen twee aluminium profielen stabiel en optisch netjes in een hoek van 90° met elkaar worden verbonden.

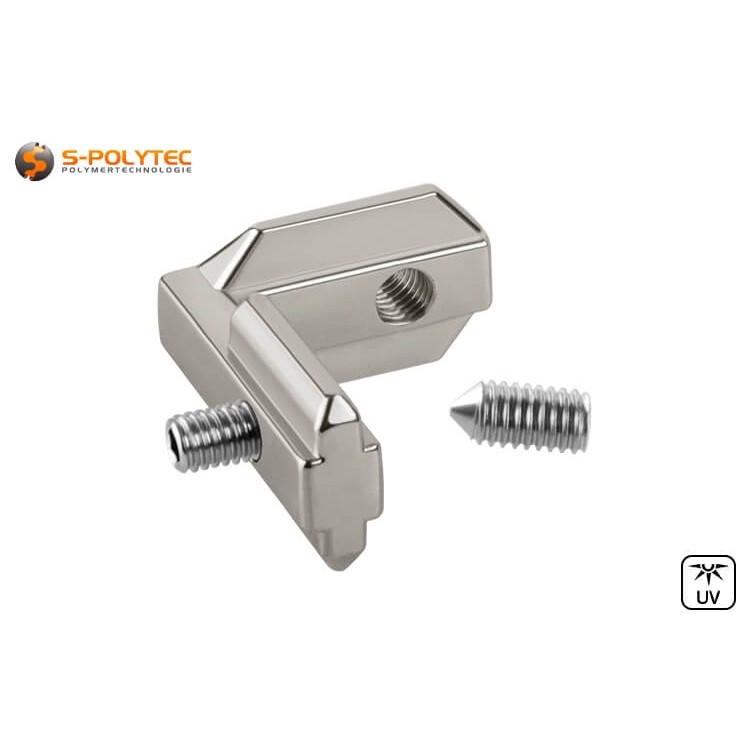

Hoekverbinder

De interne hoekverbinder wordt in de profielgroef geschoven en met stelschroeven vastgezet.

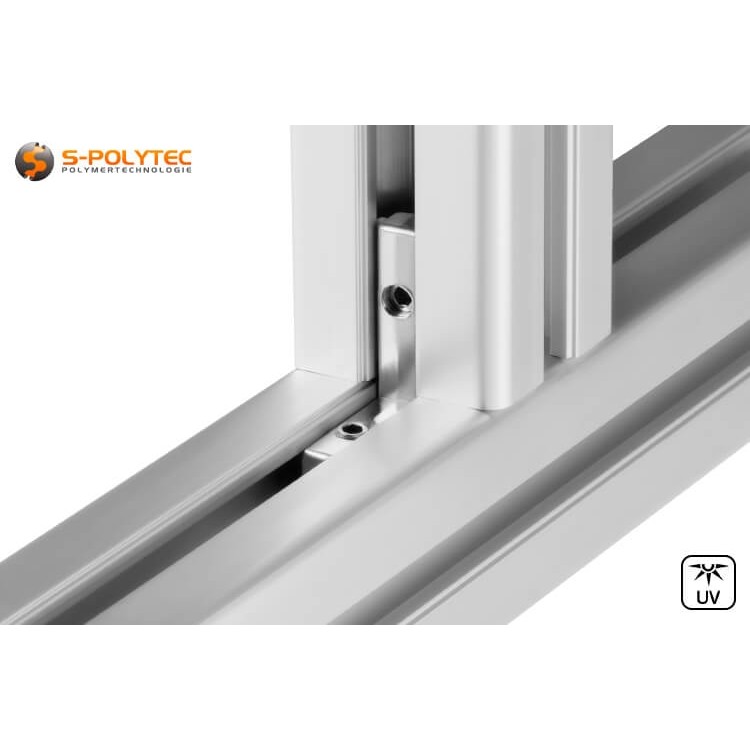

Gemonteerde verbinding

Na het vastdraaien ontstaat een stabiele en optisch nette 90°-hoekverbinding.

Aluminium profielen met hoekverbinders monteren

• Hoekverbinder in de groef van het eerste aluminium profiel schuiven.
• Tweede profiel haaks op de verbinder plaatsen.
• Beide profielen exact in een hoek van 90° uitlijnen.
• Stelschroeven met een passende inbussleutel vastdraaien.

Praktijktip: Controleer de hoek vóór het definitief vastdraaien. Kleine afwijkingen bij één verbinding kunnen zich bij grotere frames over de volledige constructie voortzetten.

Aluminium profielen verlengen

Als de lengte van één aluminium profiel niet voldoende is, kunnen twee profielen met profielverbinders aan elkaar worden gekoppeld. De verbinders worden in de profielgroeven geschoven en met stelschroeven vastgezet.

Zo'n profielverlenging is bijvoorbeeld geschikt voor langere frames, onderconstructies en onderstellen. Belangrijk is dat beide profielen vóór het definitief vastdraaien exact in één lijn worden uitgelijnd.

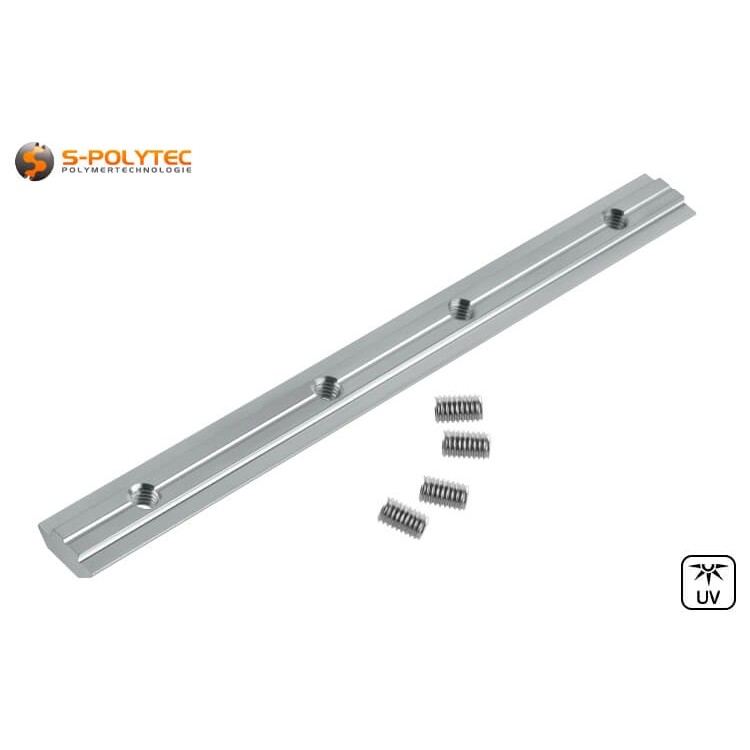

Profielverbinder

De profielverbinder wordt in de groeven van de aluminium profielen geplaatst en met stelschroeven vastgezet.

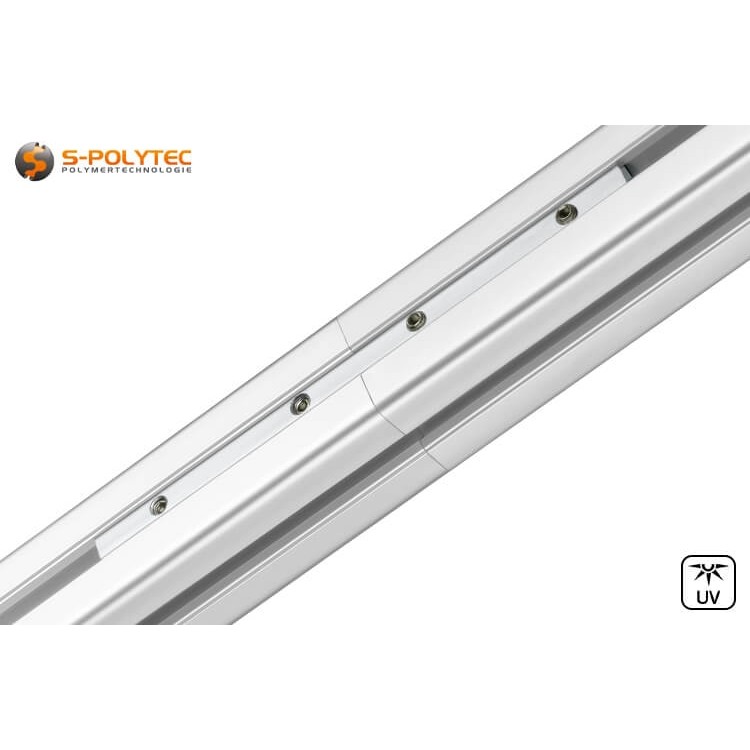

Gemonteerde profielverlenging

Met de geplaatste verbinders kunnen twee profielen exact in één lijn met elkaar worden verbonden.

Aluminium profielen met profielverbinders verlengen

• Profielverbinders in alle vier de groeven van het eerste aluminium profiel schuiven.
• De acht stelschroeven eerst licht aandraaien zodat de verbinders niet verschuiven.
• Het tweede profiel op de uitstekende verbinders schuiven.
• Beide profielen exact in één lijn uitlijnen.
• Alle stelschroeven vervolgens gelijkmatig vastdraaien.

Profi-tip: Bij de hier getoonde profielverlenging moeten alle vier profielgroeven worden gebruikt. Daardoor worden de verbinders gelijkmatig rondom de profieldoorsnede verdeeld en kunnen de twee profielen netjes ten opzichte van elkaar worden uitgelijnd.

Aluminium profielen met 3-weg hoekverbinders verbinden

Wanneer drie aluminium constructieprofielen op één gemeenschappelijk hoekpunt worden verbonden, worden 3-weg hoekverbinders gebruikt. Ze zijn bijzonder geschikt voor onderstellen, kubusconstructies, omkastingen en frames met verticale hoekstijlen.

De verbinder brengt drie profielen samen op één gedefinieerd hoekpunt en maakt daardoor de opbouw van ruimtelijke frameconstructies eenvoudiger.

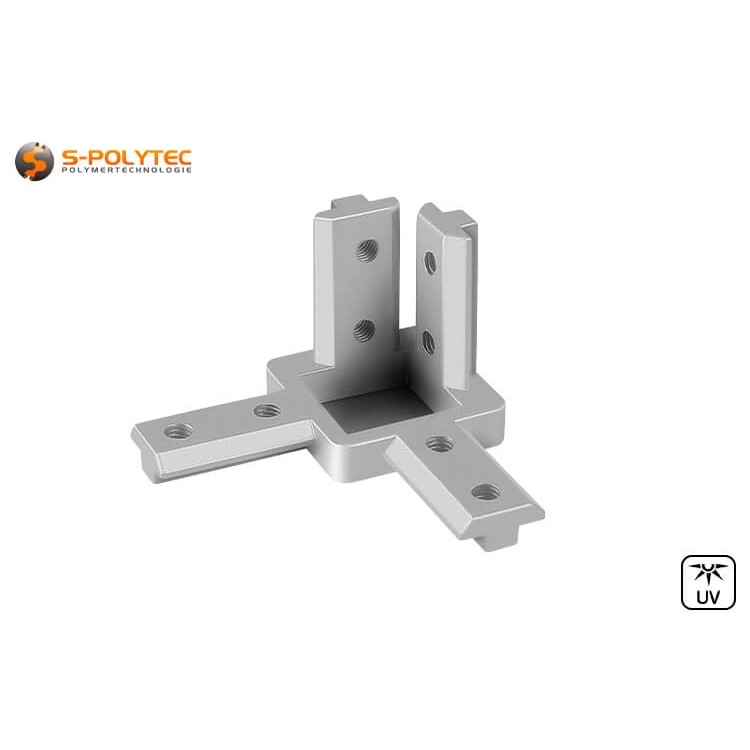

3-weg hoekverbinder

De hoekverbinder verbindt drie aluminium profielen haaks met elkaar.

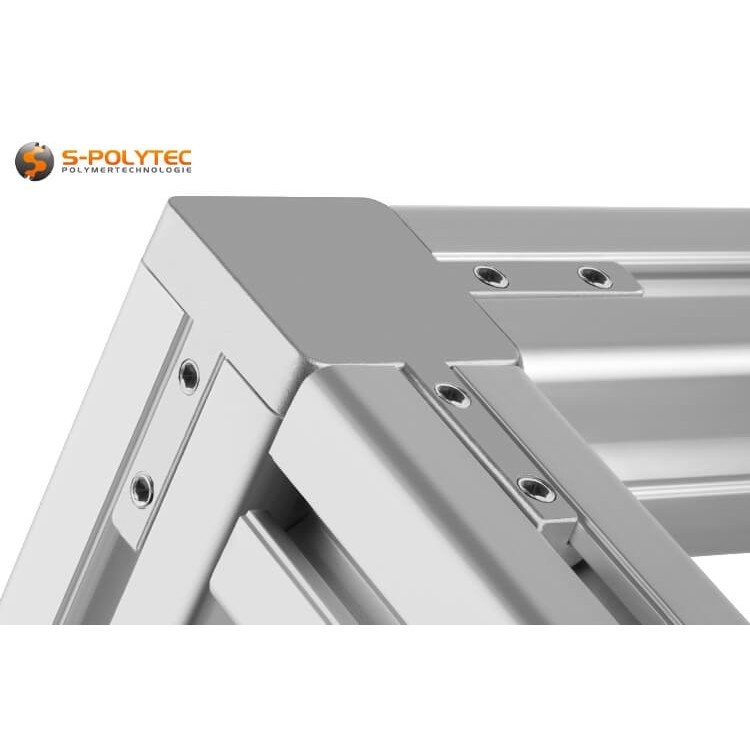

Gemonteerde verbinding

Na de montage vormen de drie profielen één gemeenschappelijk hoekpunt voor frames en onderstellen.

Montagestappen

• 3-weg hoekverbinder op het hoofdprofiel plaatsen.
• De bevestigingsschroeven eerst slechts licht aandraaien.
• De twee overige aluminium profielen op de verbinder schuiven.
• Alle profielen exact haaks ten opzichte van elkaar uitlijnen.
• Tot slot alle schroeven gelijkmatig vastdraaien.

Draai de schroeven pas vast nadat de constructie volledig is uitgelijnd. Zo kunnen maatafwijkingen worden voorkomen en kunnen alle profielen netjes ten opzichte van elkaar worden gepositioneerd.

Scharnieren aan aluminium constructieprofielen monteren

Met scharnieren kunnen deuren, kleppen en andere bewegende elementen aan aluminium constructieprofielen worden opgebouwd. Dankzij de bevestiging in de profielgroeven kunnen ze flexibel worden gepositioneerd en indien nodig worden nagesteld.

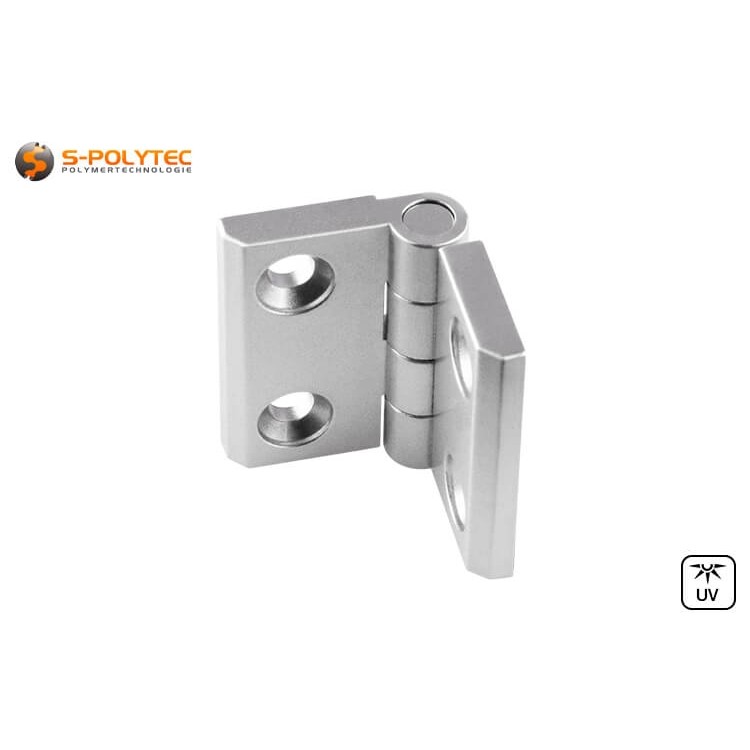

Metalen scharnier

Het scharnier wordt met passende gleufmoeren direct aan het aluminium profiel bevestigd.

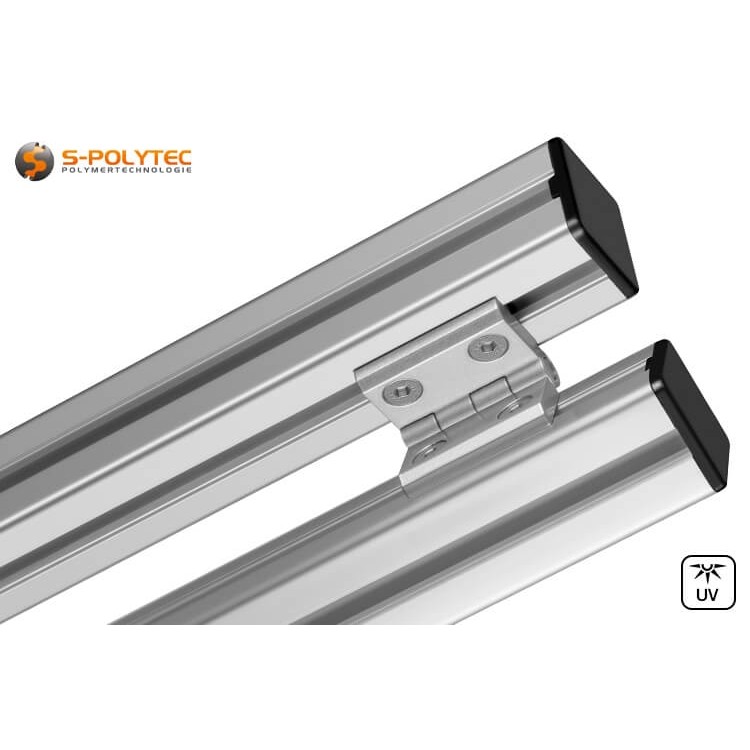

Gemonteerd scharnier

Na de montage verbindt het scharnier het deurframe en de hoofdconstructie beweegbaar met elkaar.

Montagestappen

• Gleufmoeren met veerkogel in de betreffende profielgroeven plaatsen.
• De veerkogel houdt de gleufmoeren tijdens de montage op hun plaats.
• Scharnier op de gewenste positie uitlijnen.
• Scharnier met passende verzonken schroeven op de gleufmoeren bevestigen.
• Schroeven gelijkmatig vastdraaien en vervolgens de werking controleren.

Bij grotere deuren moeten minimaal twee scharnieren worden gebruikt. Bij hoge of zwaardere deuren kunnen extra scharnieren zinvol zijn voor een gelijkmatigere lastverdeling. Aantal en uitvoering moeten passen bij het gewicht en de opbouw van de betreffende deur.

Deuren en kleppen van aluminium profielen bouwen

Met aluminium constructieprofielen kunnen deuren, onderhoudskleppen en beschermkappen voor machines, omkastingen of reksystemen worden gebouwd. Het deurframe wordt van aluminium profielen gemaakt en vervolgens voorzien van scharnieren, handgrepen en een passende vulling.

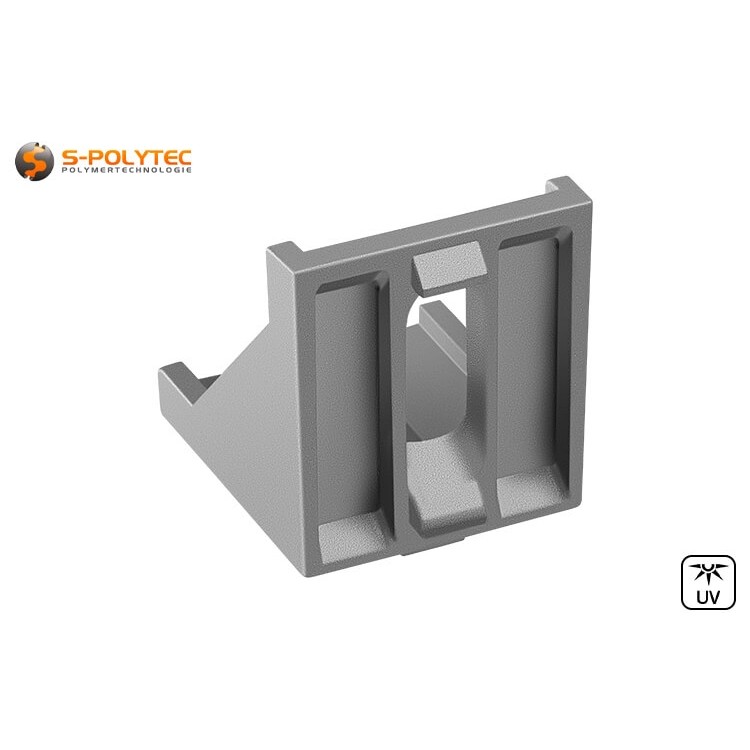

Hoekverbinder

Met 90°-hoekverbinders kunnen de profielen tot een rechthoekig deurframe worden verbonden.

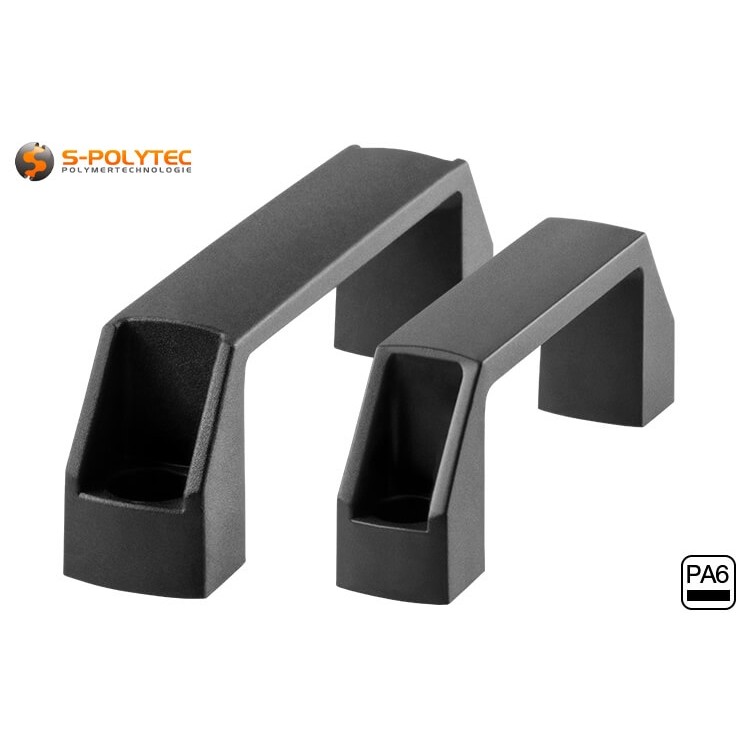

Beugelgreep

De handgreep wordt direct aan het deurframe bevestigd en maakt openen en sluiten mogelijk.

Deurframe van aluminium profielen monteren

• Aluminium profielen op de benodigde lengtes zagen of op maat bestellen.
• Profielen met 90°-hoekverbinders tot een deurframe verbinden.
• Deurvulling op de benodigde maat zagen of direct op maat bestellen.
• Vulling in het frame bevestigen.
• Scharnieren aan het deurframe monteren en vervolgens met de hoofdconstructie verbinden.
• Handgreep monteren en de werking van de deur controleren.

Geschikte platen als vulling voor aluminium profielen

Afhankelijk van de toepassing zijn verschillende plaatmaterialen geschikt als deur- of framevulling. Doorslaggevend zijn de eisen aan gewicht, stabiliteit, transparantie, slagvastheid en weersbestendigheid.

• Aluminium composiet platen: Licht en vormstabiel voor bekledingen en technische constructies. Passende aluminium composiet platen op maat zijn met verschillende oppervlakken verkrijgbaar.
• HPL-platen: Robuuste platen voor zwaarder belaste constructies. Onze HPL-platen kunnen passend bij de framemaat worden besteld.
• Acrylglasplaten: Transparante oplossing voor kijkvensters en zichtbare vullingen. Passend acrylglas op maat is in verschillende uitvoeringen verkrijgbaar.
• Polycarbonaatplaten: Bijzonder slagvaste transparante vulling voor beschermbeglazing en machineafdekkingen. Geschikte polycarbonaatplaten zijn eveneens op maat verkrijgbaar.

Stelvoeten aan aluminium constructieprofielen monteren

In hoogte verstelbare stelvoeten zorgen voor een stabiele stand van onderstellen, werktafels en frameconstructies van aluminium constructieprofielen. Oneffenheden in de vloer kunnen ermee worden gecompenseerd en de constructie kan worden uitgelijnd.

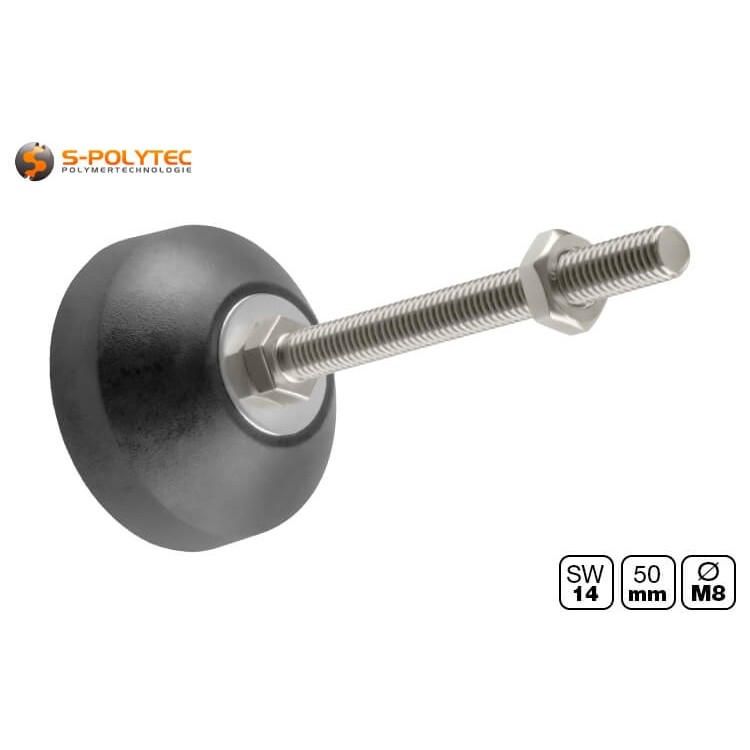

In hoogte verstelbare stelvoet

De stelvoet wordt in een passende schroefdraad in de kernboring van het profiel geschroefd.

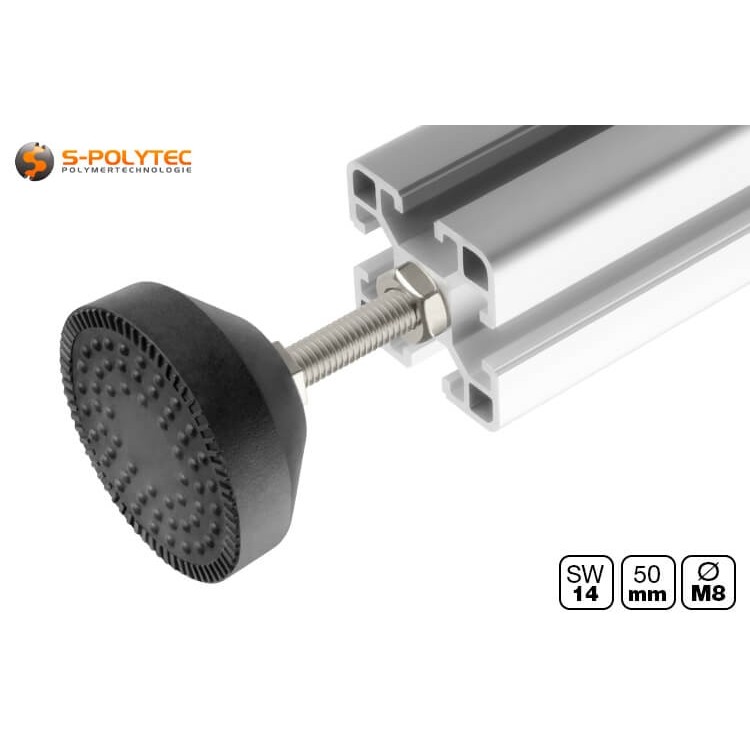

Gemonteerde stelvoet

Via de schroefdraad kan de hoogte van de constructie vervolgens worden ingesteld.

Montagestappen

• Een passende M8-schroefdraad in de centrale kernboring van het aluminium profiel tappen.
• De schroefdraad zorgvuldig ontbramen en van spanen reinigen.
• De stelvoet in de getapte schroefdraad draaien.
• De gewenste hoogte instellen.
• De contramoer tegen het profiel vastdraaien zodat de stelvoet niet vanzelf kan loskomen.

Praktijktip: Wanneer meerdere stelvoeten worden gebruikt, moet de constructie eerst grof worden uitgelijnd en vervolgens via alle voeten gelijkmatig worden ingesteld. Zo staat het onderstel netjes op de bedoelde steunpunten.

Wielen aan aluminium constructieprofielen bevestigen

Wielen maken onderstellen, werkplaatswagens en frameconstructies mobiel. De door S-Polytec aangeboden uitvoeringen zijn verkrijgbaar als zwenkwielen en kunnen afhankelijk van de variant met of zonder rem worden gebruikt.

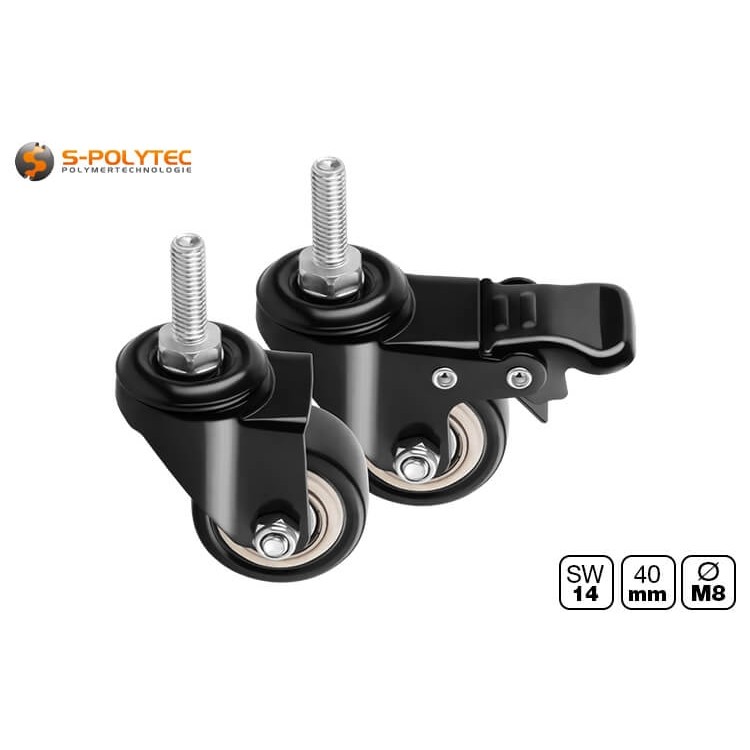

Zwenkwielen

De wielen zijn met of zonder rem verkrijgbaar en maken mobiele constructies mogelijk.

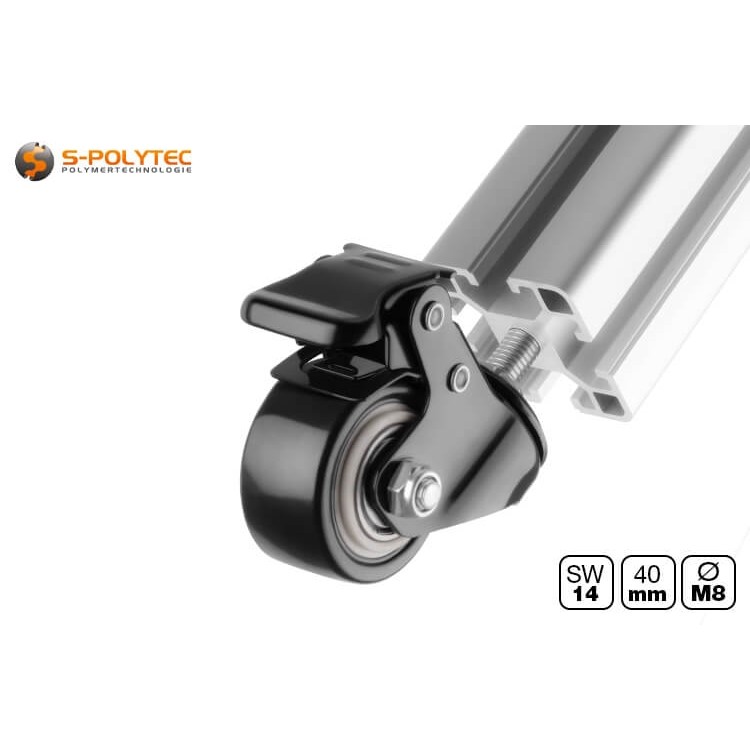

Gemonteerd zwenkwiel

Het wiel wordt direct in de voorbereide schroefdraad van het aluminium profiel geschroefd.

Montagestappen

• Een passende M8-schroefdraad in de middelste kernboring van het aluminium profiel tappen.
• Schroefdraad ontbramen en van spanen reinigen.
• Zwenkwiel in de schroefdraad draaien.
• Gewenste inschroefdiepte instellen.
• Contramoer tegen het profiel vastdraaien zodat het wiel niet kan loskomen.

Praktijktip: Bij een mobiel onderstel kunnen minimaal twee wielen met rem zinvol zijn, zodat de constructie op de gewenste plaats tegen onbedoeld wegrollen kan worden beveiligd.

Praktijkvoorbeeld: plantenrek van aluminium constructieprofielen

Ons plantenrek laat zien hoe veelzijdig aluminium constructieprofielen kunnen worden toegepast. In dit project zijn profielen van 20 × 20 mm tot een rekframe verbonden en voorzien van HPL-platen als legplanken en transparante acrylglasplaten als plantendragers.

Dankzij de modulaire opbouw kunnen hoogte, breedte en aantal niveaus aan de eigen wensen worden aangepast. Extra componenten zoals verlichting, plantenbakken of houders kunnen via de profielgroeven worden bevestigd.

Gebruikte materialen

• Aluminium constructieprofielen: 20 × 20 mm voor het rekframe.
• Verbinders: Interne hoekverbinders en 3-weg hoekverbinders voor 20-mm-constructieprofielen.
• HPL-platen: Als stabiele legplanken.
• Acrylglasplaten: Als transparante plantendragers.

Passende HPL-platen en acrylglasplaten kunnen direct passend bij de geplande constructie op maat worden besteld.

Accessoires voor aluminium constructieprofielen in één overzicht

Met passende accessoires kunnen aluminium constructieprofielen worden verbonden, verlengd en met extra functies worden uitgebreid. Welke componenten nodig zijn, hangt ervan af of bijvoorbeeld een star frame, een deur, een mobiel onderstel of een in hoogte verstelbare constructie wordt opgebouwd.

Hoekverbinders en interne verbinders

Hoekverbinders zijn geschikt voor 90°-verbindingen en worden vaak gebruikt bij frames, onderstellen en onderconstructies. Interne verbinders worden binnen de profielgroef gemonteerd en zorgen voor een bijzonder onopvallende verbinding.

3-weg hoekverbinders en profielverbinders

3-weg hoekverbinders verbinden drie profielen op één gemeenschappelijk hoekpunt en zijn daardoor geschikt voor ruimtelijke frameconstructies. Profielverbinders worden gebruikt wanneer twee aluminium profielen in lengterichting met elkaar moeten worden verbonden of verlengd.

Gleufmoeren voor aluminium profielen

Gleufmoeren bieden binnen de profielgroef een schroefdraadpunt voor schroeven. Hierdoor kunnen verbinders, scharnieren, handgrepen, houders en andere accessoires flexibel langs de profielgroef worden gepositioneerd en bevestigd.

Scharnieren en handgrepen

Scharnieren worden gebruikt wanneer deuren, kleppen of beweegbare frames in de constructie moeten worden geïntegreerd. Handgrepen vullen deze bewegende elementen aan en maken openen en sluiten eenvoudiger.

Stelvoeten en wielen

Stelvoeten maken het mogelijk een constructie op ongelijke vloeren uit te lijnen. Wielen maken onderstellen en frames daarentegen mobiel. Afhankelijk van de toepassing kunnen zwenkwielen met rem worden gebruikt, zodat de constructie zowel kan worden verplaatst als op de gewenste plaats kan worden vastgezet.

Afdekkappen en groefafdekkingen

Afdekkappen sluiten open profieluiteinden af en zorgen voor een nette afwerking. Groefafdekkingen bedekken open profielgroeven, waardoor de constructie optisch meer gesloten oogt en tegelijkertijd eenvoudiger kan worden gereinigd.

Een ruime keuze aan profielen, verbinders en passende accessoires vindt u direct in onze categorie voor aluminium constructieprofielen.

Veelgemaakte fouten bij de montage van aluminium constructieprofielen

• Profielen niet haaks uitlijnen: Zelfs kleine afwijkingen kunnen ertoe leiden dat frames scheef zijn of deuren later niet netjes sluiten.
• Schroeven te vroeg volledig vastdraaien: Verbindingen eerst slechts licht aandraaien en pas na volledige uitlijning definitief vastzetten.
• Te weinig of ongeschikte verbinders gebruiken: Aantal en type verbindingselementen moeten passen bij de constructie en de optredende belasting.
• Verkeerde accessoires voor de groef gebruiken: Gleufmoeren, verbinders, schroeven en overige accessoires moeten passen bij het gebruikte profiel en de groefmaat.
• Snijranden niet ontbramen: Bramen en spanen kunnen de montage van verbinders of afdekkappen bemoeilijken en moeten vóór de montage worden verwijderd.
• Belasting niet meenemen: Profielmaat, overspanning, verbindingen en opbouw moeten passen bij de latere belasting van de constructie.

Aluminium constructieprofielen monteren: de belangrijkste punten samengevat

Aluminium constructieprofielen kunnen met passende accessoires flexibel worden verbonden tot frames, onderstellen, deuren, omkastingen en mobiele constructies. Doorslaggevend zijn een nette planning, haaks gezaagde profielen en verbindingselementen die bij het betreffende profiel en de geplande belasting passen.

Interne hoekverbinders en hoeken zijn geschikt voor klassieke frameconstructies, profielverbinders maken langere opbouwen mogelijk en 3-weg hoekverbinders vergemakkelijken de bouw van ruimtelijke constructies. Scharnieren, handgrepen, stelvoeten en wielen breiden het profielsysteem uit met extra functies.

Wie de verbindingen eerst slechts licht aandraait, de volledige constructie zorgvuldig uitlijnt en de schroeven daarna gelijkmatig vastdraait, legt een goede basis voor een rechte en nette opbouw.

Passende aluminium constructieprofielen, verbinders en accessoires kunnen direct passend bij het geplande project worden geselecteerd.
