Aluminium composiet platen vastschroeven: schroeven, gatafstanden en ondergronden

Waarom aluminium composiet platen vastschroeven?

Schroefmontage is geschikt voor talrijke toepassingen waarbij aluminium composiet platen demonteerbaar en mechanisch met een onderconstructie of draagkrachtige ondergrond moeten worden verbonden.

• Eenvoudige montage: De bevestiging kan met gangbare schroefsystemen worden uitgevoerd.
• Demonteerbaar: Vastgeschroefde platen kunnen indien nodig weer worden losgemaakt.
• Verschillende ondergronden: Afhankelijk van het bevestigingsmiddel is montage op hout, metaal, metselwerk of beton mogelijk.
• Binnen en buiten: Met geschikte corrosiebestendige bevestigingsmiddelen zijn ook buitentoepassingen mogelijk.
• Veel toepassingsgebieden: Typische toepassingen zijn borden, wandbekleding en balkonbekleding.

Belangrijk: Bij grote of aan wind blootgestelde platen moeten plaatformaat, onderconstructie, bevestigingsafstanden, randafstanden en verankering bij de werkelijke belasting passen.

Passende aluminium composiet platen op maat vindt u direct bij S-Polytec.

Welke schroeven zijn geschikt voor aluminium composiet platen?

De passende schroef wordt in de eerste plaats bepaald door de ondergrond en de betreffende constructie. Voor buitentoepassingen moeten corrosiebestendige bevestigingsmiddelen worden gebruikt.

Gevelschroeven voor houten onderconstructies

Voor geschikte buitenconstructies op hout zijn corrosiebestendige gevelschroeven geschikt. Passende gevelschroeven voor aluminium composiet platen zijn in verschillende uitvoeringen verkrijgbaar.

Balkonschroeven voor doorlopende schroefverbindingen

Als de achterzijde van de constructie toegankelijk is, kan afhankelijk van de opbouw ook een doorlopende schroefverbinding met schroef, sluitringen en moer worden gebruikt. Daarvoor vindt u passende balkonschroeven voor aluminium composiet platen.

Opmerking: Sluitringen kunnen het contactoppervlak van het bevestigingspunt vergroten. Ze mogen er echter niet toe leiden dat het voor materiaalbeweging benodigde glijbereik volledig wordt vastgeklemd.

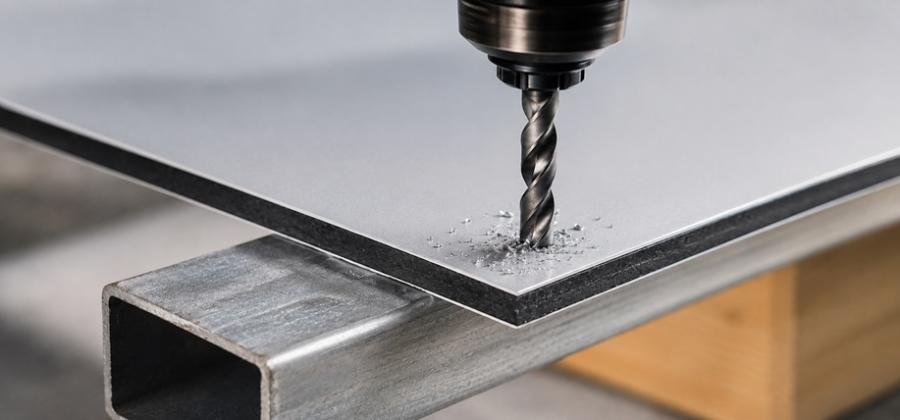

Aluminium composiet platen correct voorboren

Aluminium composiet platen moeten vóór schroefmontage netjes worden voorgeboord. Hierdoor kunnen de bevestigingspunten precies worden gepositioneerd en de boringen op het betreffende bevestigingssysteem worden afgestemd.

• Boorpositie markeren: Bevestigingspunten vóór het boren exact vastleggen.
• Geschikte metaalboor gebruiken: Een scherpe HSS-boor maakt nette boorranden mogelijk.
• Plaat stabiel ondersteunen: De boorplaats moet volledig en vlak worden ondersteund.
• Boor recht geleiden: Kantelen tijdens het boren vermijden.
• Boring ontbramen: Bramen en losse spanen na het boren verwijderen.
• Bewegingsruimte meenemen: Bij bewegend gelagerde bevestigingspunten moet de boring bij de benodigde materiaalbeweging passen.

Belangrijk: Buiten moet de boordiameter niet algemeen volgens het principe “iets groter dan de schroef” worden gekozen. Doorslaggevend is hoeveel bewegingsruimte plaatafmeting, temperatuurbereik en bevestigingsmethode daadwerkelijk vereisen.

Passende metaalboren en bits vindt u in ons assortiment.

Rand- en schroefafstanden bij aluminium composiet platen

Het aantal en de positie van de bevestigingspunten hangen af van plaatgrootte, ondergrond, constructie en belasting. Vooral bij grote of aan wind blootgestelde oppervlakken mogen schroefafstanden niet algemeen worden vastgelegd.

Randafstand

Boringen moeten met voldoende afstand tot de plaatrand worden uitgevoerd. Als grove richtwaarde werd in het bestaande montageconcept ongeveer 20 tot 30 mm randafstand gebruikt. De daadwerkelijk benodigde positie hangt echter af van plaatopbouw en bevestigingssysteem.

Richtwaarden voor schroefafstanden

Geen algemene vrijgave: De genoemde afstanden zijn uitsluitend richtwaarden. Bij buitengevels, grote gesloten oppervlakken of veiligheidsrelevante toepassingen moet de bevestiging worden afgestemd op windbelasting, onderconstructie en plaatformaat.

Aluminium composiet platen op hout vastschroeven

Houten onderconstructies worden bijvoorbeeld gebruikt bij wandbekleding, carportbekleding of verschillende particuliere constructies. De houten onderdelen moeten voldoende draagkrachtig, vormstabiel en geschikt voor het betreffende toepassingsgebied zijn.

• Geschikte gevelschroeven gebruiken: Schroeven moeten bij de houten onderconstructie en het toepassingsgebied passen.
• Plaat voorboren: Boringen netjes uitvoeren en indien nodig bewegingsruimte meenemen.
• Schroeven gecontroleerd vastdraaien: De plaat niet door de schroefkop intrekken of vervormen.
• Houtbeweging meenemen: Vocht kan de afmetingen van een houten onderconstructie veranderen.
• Buiten: Hout en bevestigingsmiddelen moeten geschikt zijn voor de omgevingsomstandigheden.

Aluminium composiet platen op metaal bevestigen

Op metalen onderconstructies kunnen aluminium composiet platen afhankelijk van de opbouw worden geschroefd of geklonken. Voor schroefmontage komen bijvoorbeeld geschikte plaat-, draad- of doorsteekverbindingen in aanmerking.

Voor grote gevelplaten op aluminium onderconstructies kan als alternatief klinknagelmontage met vaste en glijpunten zinvol zijn. Hoe deze wordt uitgevoerd, leggen we uit in de blog Aluminium composiet platen klinken.

Aluminium composiet platen op metselwerk of beton bevestigen

Bij bevestiging aan metselwerk of beton wordt het bevestigingssysteem bepaald door de betreffende ondergrond. Pluggen en schroeven moeten geschikt zijn voor het aanwezige bouwmateriaal en de te verwachten belasting.

• Boorpunten vastleggen: Positie van de plaat bepalen en bevestigingspunten netjes markeren.
• Plaat voorboren: Boringen passend bij het geplande bevestigingssysteem uitvoeren.
• Ondergrond boren: Boordiameter en boordiepte op plug respectievelijk bevestigingselement afstemmen.
• Geschikte pluggen gebruiken: Het bevestigingssysteem moet bij het aanwezige metselwerk of beton passen.
• Plaat uitlijnen: Voor definitief vastdraaien positie en voegenbeeld controleren.
• Schroeven gecontroleerd vastdraaien: De plaat niet onnodig onder spanning zetten of bij de schroefkoppen vervormen.

Oneffen wandoppervlakken: Bij grotere oneffenheden kan een geschikte onderconstructie zinvoller zijn dan directe bevestiging. Daardoor kan het bekledingsvlak netjes worden uitgelijnd.

Aluminium composiet platen buiten vastschroeven

Bij buitentoepassingen werken temperatuurveranderingen, vocht en afhankelijk van de inbouwsituatie windkrachten op plaat en bevestiging. Daarom moet de constructie als totaalsysteem worden gepland.

• Corrosiebestendige bevestigingsmiddelen: Schroeven moeten geschikt zijn voor buiten.
• Materiaalbeweging mogelijk maken: Bevestigingspunten mogen de thermische lengteverandering niet ontoelaatbaar blokkeren.
• Onderconstructie uitlijnen: Oneffenheden kunnen spanningen in de plaat veroorzaken.
• Bevestigingsafstanden plannen: Aantal en positie worden bepaald door constructie en belasting.
• Windbelasting meenemen: Vooral grote gesloten plaatoppervlakken kunnen aanzienlijke windkrachten opnemen.
• Plaatkleur meenemen: Donkere oppervlakken kunnen onder zoninstraling sterker opwarmen.

Hoe groot de temperatuurgerelateerde lengteverandering kan zijn, kan globaal worden bepaald met onze warmte-uitzettingscalculator.

Belangrijk: Bij gevels, valbeveiligingen, balkonbekleding of andere veiligheidsrelevante constructies vervangen algemene montageaanwijzingen geen projectspecifieke technische dimensionering.

Veelgemaakte fouten bij het vastschroeven van aluminium composiet platen

• Boringen te klein: Ontbrekende bewegingsruimte kan bij temperatuurveranderingen spanningen veroorzaken.
• Schroeven te vast aangedraaid: Hierdoor kunnen drukplekken of vervormingen rond de schroefkop ontstaan.
• Te weinig bevestigingspunten: Vooral bij grotere platen kan de constructie daardoor onvoldoende worden ondersteund.
• Verkeerde schroeven: Bevestigingsmiddelen moeten bij ondergrond en toepassingsgebied passen.
• Niet voorgeboord: Onnauwkeurige of beschadigde boorgebieden kunnen het gevolg zijn.
• Boringen niet ontbraamd: Scherpe randen kunnen montage en materiaalbeweging beïnvloeden.
• Onderconstructie oneffen: De plaat kan bij het vastdraaien van de schroeven onder spanning komen.

Schroeven vastdraaien: Bevestigingsmiddelen slechts zover vastdraaien als voor de betreffende verbinding nodig is. De plaat mag rond de schroefkop niet zichtbaar worden ingetrokken of vervormd.

Aluminium composiet platen vastschroeven: de belangrijkste punten samengevat

Voor een nette schroefmontage van aluminium composiet platen moeten schroef, ondergrond, boorgrootte en bevestigingsafstanden op elkaar zijn afgestemd. Vooral bij buitentoepassingen moet bovendien voldoende bewegingsruimte voor temperatuurveranderingen worden meegenomen.

Op hout kunnen passende gevelschroeven worden gebruikt, terwijl bij metalen constructies afhankelijk van de opbouw plaat-, draad- of doorsteekverbindingen in aanmerking komen. Bij metselwerk en beton wordt de bevestiging bepaald door het aanwezige bouwmateriaal en het gebruikte plug- respectievelijk schroefsysteem.

Meer basisinformatie over bevestiging en verwerking vindt u in onze montagehandleiding voor aluminium composiet platen.

Passende aluminium composiet platen op maat zijn direct bij S-Polytec verkrijgbaar.
