HPL-platen boren: wat is belangrijk?

HPL-platen hebben een hard en slijtvast oppervlak dat bij het boren scherp, slijtvast gereedschap vereist. Ongeschikte of botte boren kunnen op het oppervlak weglopen, snel hun scherpte verliezen of rafelige boorranden veroorzaken.

Voor nauwkeurige boorgaten zijn daarom een geschikte HPL-boor, een volledig ondersteunde plaat en een gecontroleerde geleiding van de machine doorslaggevend. Ook toerental, aanvoer en aandrukkracht moeten zo worden gekozen dat de boor netjes snijdt en geen overmatige warmte ontstaat.

Bij mechanisch bevestigde gevel-, balkon- of bekledingsplaten moet bovendien onderscheid worden gemaakt tussen vaste punten en glijpunten. Het vaste punt bepaalt de positie van de plaat. Glijpunten worden groter uitgevoerd, zodat de HPL-plaat materiaalgebonden maatveranderingen bij wisselende omgevingsomstandigheden kan opnemen.

Belangrijk: Niet elk boorgat in een HPL-plaat is automatisch een vast punt of glijpunt. Dit onderscheid is vooral relevant bij mechanisch bevestigde platen die door wisselende temperaturen en omgevingsomstandigheden kunnen bewegen.

Plan maatwerk, uitsparingen en boorgaten gezamenlijk voordat u met de bewerking begint. Aanwijzingen voor de keuze van gereedschap en het geleiden van de zaag vindt u in onze blog over het snijden van HPL-platen.

Welke boor is geschikt voor HPL-platen?

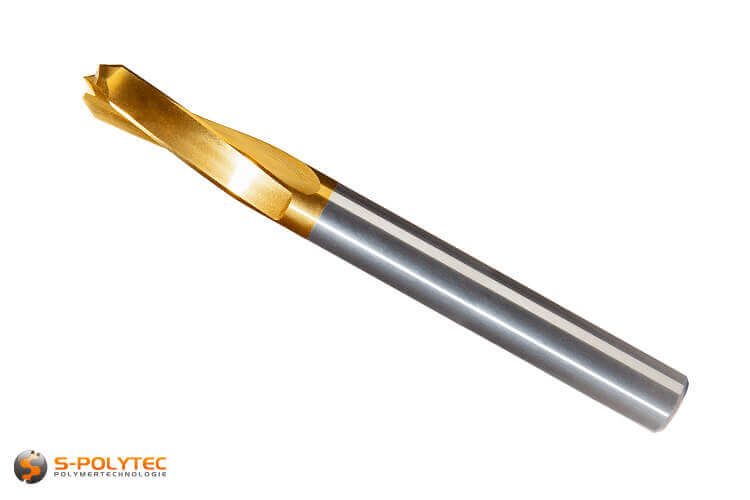

Voor het boren van HPL-platen adviseren wij een volhardmetalen boor die speciaal is ontwikkeld voor harde gevel- en compactplaten. Volhardmetaal is bijzonder slijtvast op het harde HPL-oppervlak en is daardoor ook geschikt voor herhaaldelijk boren.

De S-Polytec VHM-HPL-boor heeft een speciale boorkopgeometrie met scherpe snijkanten. De fijne centreerpunt maakt nauwkeurig aanzetten op de markering eenvoudiger en verkleint het risico dat de boor over het harde decoratieve oppervlak wegglijdt.

De brede spaangroeven en aangepaste spiraalgeometrie ondersteunen de afvoer van boorspanen. Hierdoor kan overmatige warmteontwikkeling worden beperkt, mits met een passend toerental, gelijkmatige aanvoer en zonder hoge aandrukkracht wordt gewerkt.

Conventionele hout-, metaal- of universele boren mogen niet zonder meer als gelijkwaardig alternatief worden beschouwd. Of daarmee afzonderlijke boorgaten kunnen worden gemaakt, hangt af van kwaliteit, geometrie en scherpte van het gereedschap en van de toepassing. Voor nauwkeurige en reproduceerbare bevestigingsgaten heeft een speciaal ontwikkelde VHM-HPL-boor de voorkeur.

Bij de S-Polytec VHM-HPL-boor is extra voorboren met een kleinere boor doorgaans niet nodig. Dankzij de scherpe centreerpunt kan de boor direct op het gemarkeerde middelpunt van het gat worden geplaatst.

Let op: Bij een klopboormachine moet de klopfunctie volledig zijn uitgeschakeld. Slagen kunnen de snijkant van de HPL-boor beschadigen en de kwaliteit van het boorgat verminderen.

De scherpe centreerpunt vereenvoudigt nauwkeurig aanzetten. Klik op de productafbeelding om rechtstreeks naar de S-Polytec VHM-HPL-boor te gaan.

Boorpatroon en bevestiging vooraf plannen

Het volledige boorpatroon moet vaststaan voordat u de eerste markering op de plaat aanbrengt. Positie en diameter van de boorgaten worden niet alleen door het gewenste uiterlijk bepaald, maar ook door het plaatformaat, de onderconstructie, het bevestigingsmiddel en de latere belasting.

• Plaatformaat vastleggen: Lengte, breedte, dikte en oriëntatie van de HPL-plaat bepalen.
• Onderconstructie controleren: Verloop, breedte en positie van de dragende profielen of latten controleren.
• Bevestiging kiezen: Vooraf bepalen of gevelschroeven, balkonschroeven of gevelklinknagels worden gebruikt.
• Vast punt bepalen: Eén bevestigingspunt vastleggen dat de positie bepaalt.
• Glijpunten plannen: De overige bevestigingsgaten voorzien van de vereiste bewegingsruimte.
• Randzones controleren: Boorgaten op voldoende afstand van plaatranden, uitsparingen en hoeken plaatsen.
• Voegen meenemen: Bij meerdere platen de vereiste bewegingsruimte tussen de onderdelen inplannen.

Het boorpatroon moet met de onderconstructie uitlijnen. Een netjes geplaatst gat in de HPL-plaat is onbruikbaar als zich daarachter geen dragend profiel bevindt of het bevestigingsmiddel niet centraal in de onderconstructie kan worden geplaatst.

Bij gevels, balkonbekleding en andere buitentoepassingen moeten plaat, onderconstructie en bevestiging als één samenhangend systeem worden beschouwd. De concrete dimensionering hangt af van de gekozen plaat, de inbouwsituatie en de voorschriften van het betreffende bevestigingssysteem.

Plant u een vrijstaand privacyscherm van HPL-platen in de tuin of op het terras, dan moeten daarnaast de veldverdeling, plaatdikte, palen, onderconstructie, windbelasting, bewegingsruimte en verankering gezamenlijk worden beoordeeld. Hoe u deze punten op elkaar afstemt en het privacyscherm stap voor stap opbouwt, leest u in de blog zelf een privacyscherm van HPL-platen maken.

Welke hulpmiddelen zijn nodig?

Voor nette boorgaten hebt u naast een geschikte HPL-boor een stabiele werkplek, een doorlopende offerplaat en klemhulpmiddelen nodig die voorkomen dat het werkstuk verschuift.

• Voor meten: Rolmaat en winkelhaak.
• Voor markeren: Een duidelijk zichtbare stift die geschikt is voor het oppervlak en indien nodig schilderstape.
• Voor boren: Accuschroefmachine of boormachine met regelbaar toerental en uitgeschakelde klopfunctie.
• Voor haakse serieboringen: Een kolomboormachine, mits de plaat volledig en veilig kan worden ondersteund.
• Als boorgereedschap: VHM-HPL-boor met centreerpunt in de vereiste diameter.
• Als onderlaag: Een vlakke offerplaat van hout of geschikte kunststof.
• Voor vastzetten: Goed aangebrachte schroef- of lijmklemmen met geschikte beschermstukken.
• Voor arbeidsveiligheid: Veiligheidsbril en effectieve afzuiging of goede stofafvoer.

Bij meerdere identieke onderdelen kan een boormal helpen om de boorpunten telkens op dezelfde positie op de HPL-platen over te brengen. De mal moet veilig worden geplaatst en mag tijdens het markeren of boren niet verschuiven.

Een kolomboormachine is vooral geschikt voor kleinere werkstukken die volledig op de machinetafel liggen en veilig kunnen worden vastgezet. Grote HPL-platen mogen niet geïmproviseerd of slechts gedeeltelijk ondersteund worden bewerkt.

Veiligheid: Controleer de boor vóór gebruik op beschadigingen. De centreerpunt en snijkanten zijn zeer scherp. Bewaar de HPL-boor vóór en na gebruik in de daarvoor bestemde beschermhuls.

HPL-plaat correct voorbereiden en vastzetten

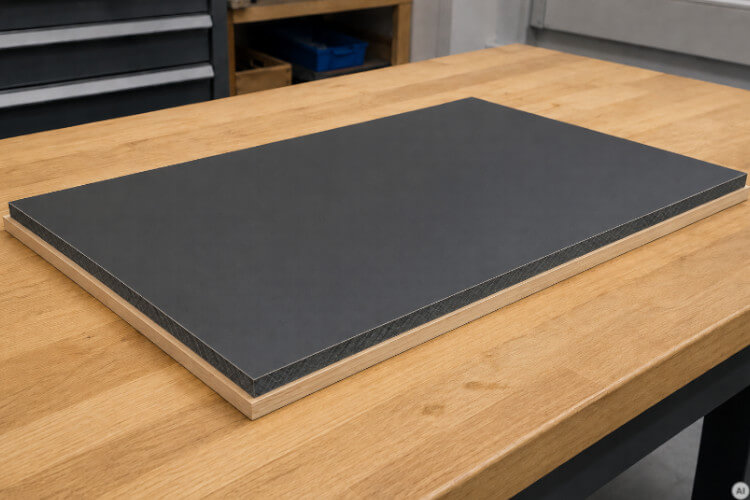

Leg de HPL-plaat volledig vlak op een egale offerplaat. De onderlaag moet de uittredezijde van de boor direct ondersteunen. De boorplek mag niet vrij uitsteken of boven een holle ruimte liggen.

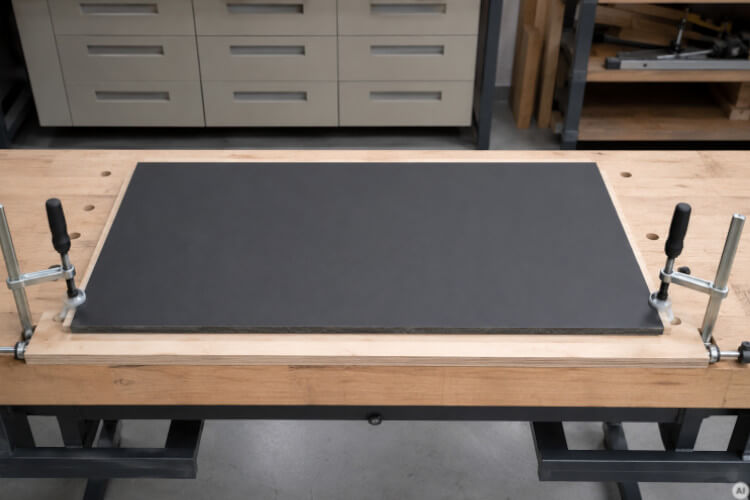

Zet de HPL-plaat zo vast dat deze niet kan verschuiven, draaien of omhoogkomen. Alle klemmen moeten de plaat en de onderliggende steun of het werkoppervlak daadwerkelijk op elkaar klemmen. Klemmen die alleen tegen de rand rusten of geen vaste tegendruk hebben, bieden geen betrouwbare beveiliging.

• 1. Oppervlak controleren: HPL-plaat op beschadigingen en vuil controleren.
• 2. Beschermfolie laten zitten: Als een geschikte beschermfolie aanwezig is, deze tijdens de bewerking op de plaat laten.

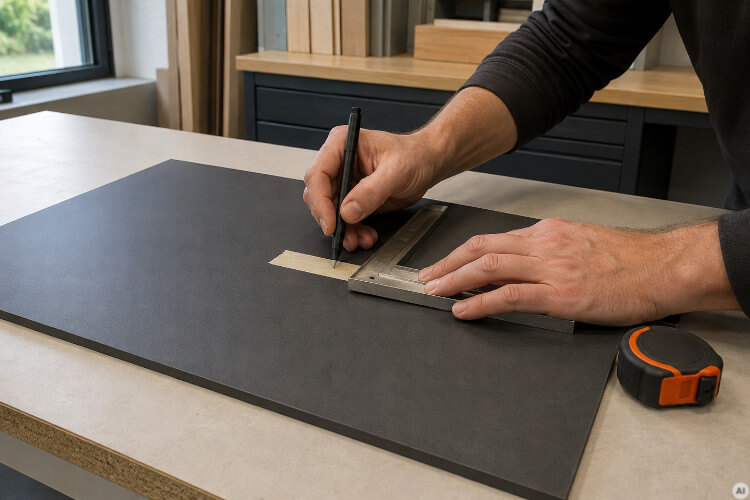

• 3. Boorpunten markeren: Alle middelpunten volgens het geplande boorpatroon overbrengen.
• 4. Maten controleren: Randafstanden, hartafstanden en positie ten opzichte van de onderconstructie opnieuw controleren.
• 5. Offerplaat aanbrengen: De HPL-plaat volledig en zonder holle ruimte ondersteunen.
• 6. Werkstuk vastzetten: Plaat en onderlaag functioneel en trillingsarm met klemmen borgen.
• 7. Boorbaan controleren: Ervoor zorgen dat boor, machine en boorhouder niet tegen klemmen of werkoppervlak botsen.

Dankzij de centreerpunt kan de HPL-boor nauwkeurig op de markering worden aangezet. Een krachtige slag met een centerpons is niet nodig en moet op het harde decoratieve oppervlak worden vermeden.

Een strook schilderstape kan duidelijk zichtbaar markeren van de boorpunten eenvoudiger maken en het oppervlak rond de markering extra beschermen. De tape vervangt echter niet de centreerpunt van de HPL-boor of het veilig vastzetten van de plaat.

Boorpunten exact overbrengen, de HPL-plaat volledig ondersteunen en alle onderdelen betrouwbaar op elkaar klemmen.

Praktische tip: Maak indien mogelijk eerst een proefboring in een reststuk van hetzelfde plaattype en dezelfde dikte. Zo kunt u toerental, aanvoer en boorresultaat controleren voordat u de uiteindelijke plaat bewerkt.

HPL-platen stap voor stap boren

1. HPL-boor veilig plaatsen

Span de cilindrische schacht van de VHM-boor recht en voldoende diep in de boorhouder. Controleer vervolgens of de boor stevig wordt vastgehouden en bij langzaam draaien geen zichtbare slingering vertoont.

2. Machine correct instellen

Stel de boormachine of accuschroefmachine in op boren zonder klopfunctie. Kies eerst een gematigd toerental dat bij de boordiameter past. Grotere diameters worden doorgaans met een lager toerental geboord dan kleinere diameters.

Verhoog het toerental alleen wanneer de boor netjes snijdt, de spanen betrouwbaar worden afgevoerd en geen overmatige warmte ontstaat. Eén universeel toerental kan niet voor elke machine, boordiameter en plaatdikte worden opgegeven.

Doorslaggevend zijn de aanwijzingen van de gereedschaps- en machinefabrikant en een gecontroleerd boorproces zonder sterke warmteontwikkeling, hoge aandrukkracht of zichtbare beschadigingen aan de boorranden.

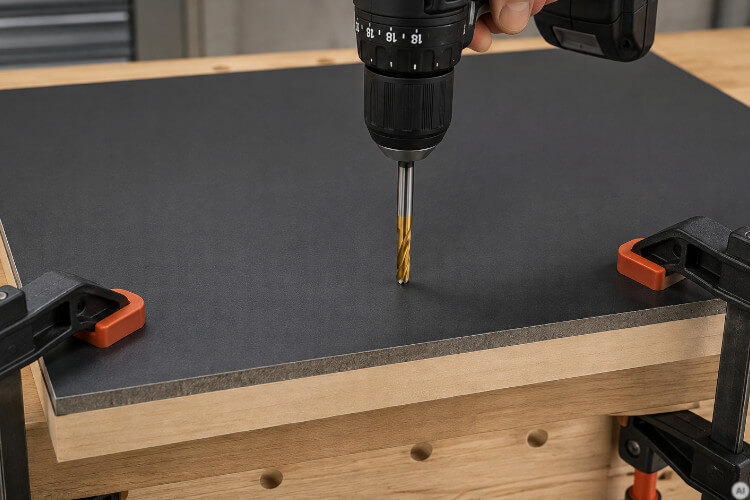

3. Centreerpunt op de markering plaatsen

Plaats de centreerpunt exact op het gemarkeerde middelpunt. Houd de machine haaks op het plaatoppervlak. Een schuin gehouden machine kan een scheef boorgat, eenzijdige uittrede of minder bewegingsruimte veroorzaken.

4. Met gelijkmatige aanvoer boren

Start de machine gecontroleerd en leid de boor met een gelijkmatige aanvoer door de plaat. Oefen geen hoge druk uit. De scherpe snijkanten moeten het materiaal snijden en niet door sterke aandrukkracht in de plaat worden gedrukt.

Te hoge druk kan de boor en het oppervlak belasten. Bij een te geringe aanvoer, waarbij de boor langdurig in het gat wrijft, kan daarentegen onnodige warmte ontstaan. Zorg daarom voor gelijkmatige voortgang en vrije afvoer van de boorspanen.

5. Uittredezijde gecontroleerd doorboren

De onderliggende offerplaat ondersteunt de uittredezijde. Leid de boor recht door de HPL-plaat en slechts zo ver in de onderlaag als nodig is voor een volledig doorlopend boorgat.

6. Boor recht terugtrekken

Trek de boor na het doorboren zonder zijwaarts kantelen terug. Zijwaarts wrikken met een draaiende boor kan de diameter ongecontroleerd vergroten en de boorranden beschadigen.

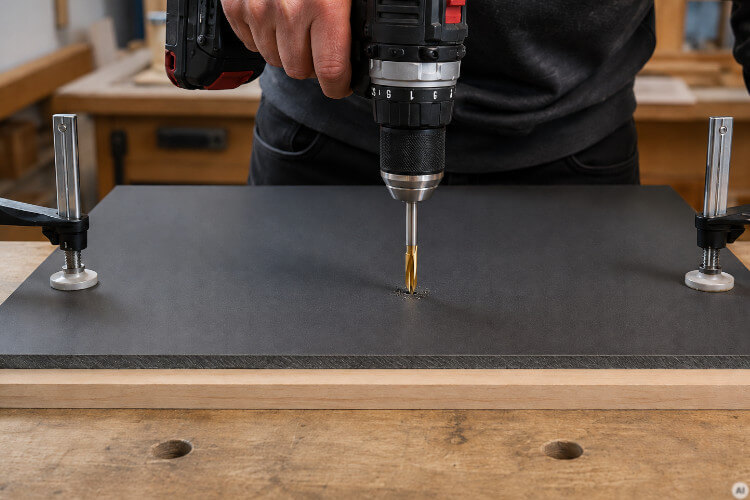

De HPL-boor haaks aanzetten en zonder hoge druk gecontroleerd door de volledig ondersteunde plaat leiden.

Werk onderbreken: Stop wanneer de plaat beweegt, de machine kantelt, de boor zichtbaar wegloopt of ongewoon veel warmte ontstaat. Controleer vervolgens ondersteuning, fixatie, toerental en toestand van het gereedschap.

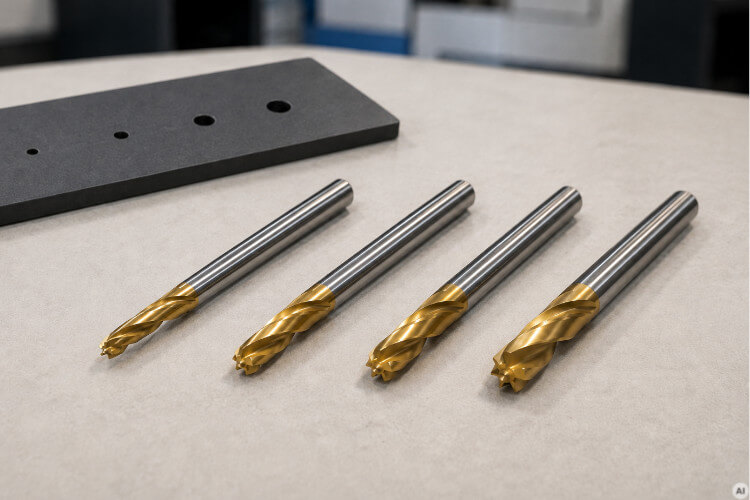

Vaste punten, glijpunten en passende boordiameters

Bij mechanisch bevestigde HPL-platen buiten moet de bevestiging voor een veilige positionering zorgen zonder materiaalbeweging volledig te blokkeren. In veel spanningsvrije montagesystemen wordt daarom één gedefinieerd vast punt per plaat gecombineerd met meerdere glijpunten.

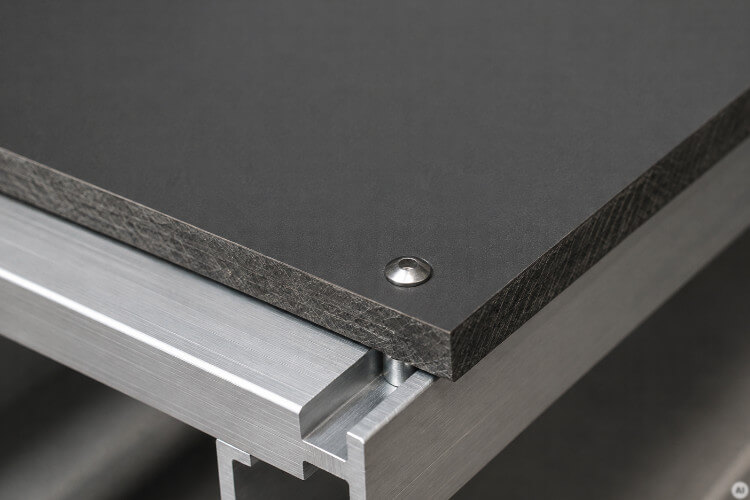

Wat is de functie van het vaste punt?

Het vaste punt bepaalt de positie van de HPL-plaat op de onderconstructie. Het voorkomt dat het volledige onderdeel bij temperatuurveranderingen ongecontroleerd verschuift. Afhankelijk van het bevestigingssysteem wordt hiervoor een boorgat gebruikt dat bij het bevestigingsmiddel past.

Bij een klinknagelverbinding op een aluminium onderconstructie wordt voor het vaste punt meestal een boordiameter van 5,1 mm gebruikt. Bij een schroefverbinding met geschikte gevel- of balkonschroeven kan het vaste punt met 6,0 mm worden uitgevoerd. De concrete uitvoering moet altijd bij het gebruikte bevestigingssysteem passen.

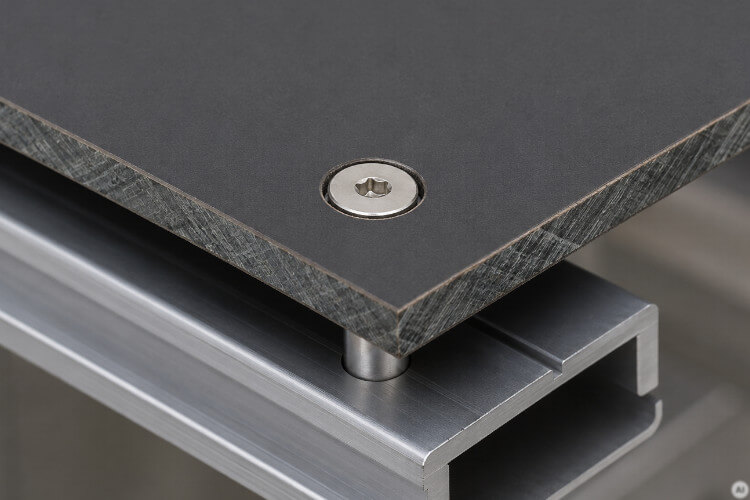

Wat is de functie van een glijpunt?

Glijpunten houden de HPL-plaat tegen de onderconstructie, maar staan een beperkte beweging rond de schacht van het bevestigingsmiddel toe. Hiervoor wordt het gat in de plaat groter uitgevoerd dan de schacht van de schroef of klinknagel.

Voor glijpunten in HPL-platen worden vaak boordiameters van circa 8 tot 10 mm gebruikt. De werkelijk benodigde diameter hangt onder meer af van het bevestigingsmiddel, het plaatformaat, de bevestigingsmethode en de benodigde bewegingsruimte.

De tabel dient als richtlijn voor de boren en bevestigingsmiddelen in het assortiment van S-Polytec. De concrete voorschriften van het gebruikte plaat- en bevestigingssysteem hebben altijd voorrang.

Hoe de voorbereide vaste punten en glijpunten vervolgens met gevelschroeven, balkonschroeven of gevelklinknagels worden gemonteerd, leggen we uit in onze blog over het bevestigen van HPL-platen.

HPL-plaat en onderconstructie afzonderlijk beoordelen

Bij een glijpunt wordt alleen het boorgat in de HPL-plaat vergroot. Het gat in een aluminium onderconstructie blijft passend bij de schacht van de geplande gevelklinknagel. Een vergroot gat in de onderconstructie zou een betrouwbare geleiding van de klinknagel belemmeren.

Ook bij schroefverbindingen moet de onderconstructie passend bij de gebruikte schroef worden voorbereid. Het grotere glijpuntgat in de HPL-plaat mag niet zonder controle worden overgenomen in houten, aluminium of stalen profielen.

Bevestigingsmiddel in het glijpunt centreren

De schroef of klinknagel moet centraal in het vergrote boorgat zitten. Bevindt het bevestigingsmiddel zich al tegen één zijde van de boorrand, dan is de benodigde bewegingsruimte nog slechts in één richting beschikbaar.

Glijpunten mogen bij de latere montage niet zo sterk worden geklemd dat de geplande plaatbeweging wordt geblokkeerd. De verbinding mag de HPL-plaat niet als een extra vast punt fixeren.

Passende gevelschroeven en gevelklinknagels moeten worden afgestemd op plaat, onderconstructie en inbouwsituatie.

Het vaste punt bepaalt de positie van de plaat. Het grotere glijpuntgat biedt de vereiste bewegingsruimte.

Rand- en bevestigingsafstanden meenemen

Boorgaten mogen niet willekeurig dicht bij plaatranden, hoeken of uitsparingen worden geplaatst. Een te kleine randafstand kan de resterende materiaaldoorsnede verzwakken en het risico op uitbrekingen of schade tijdens de montage vergroten.

Eén algemene millimeterwaarde kan niet voor iedere HPL-plaat en toepassing worden gegeven. De vereiste randafstand hangt onder meer af van de volgende factoren:

• Plaatdikte: Dunnere en dikkere HPL-platen kunnen verschillende constructieve eisen stellen.
• Plaatformaat: Grote platen vereisen een boorpatroon dat op het formaat en de onderconstructie is afgestemd.
• Bevestigingsmiddel: Schroeven en klinknagels verschillen in schacht-, kop- en boordiameter.
• Onderconstructie: Positie, breedte en materiaal van profielen of latten beïnvloeden de boorpositie.
• Belasting: Wind, eigengewicht en mechanische belasting moeten worden meegenomen.
• Inbouwsituatie: Binnenbekleding, gevel en balkonvulling stellen verschillende eisen.

Ook de afstanden tussen de afzonderlijke bevestigingspunten hangen af van plaatformaat, plaatdikte, onderconstructie, bevestigingssysteem en optredende belastingen. De technische voorschriften van het gebruikte plaat- en bevestigingssysteem zijn bepalend.

Planningsaanwijzing: Voor een uitsluitend decoratieve bekleding gelden andere eisen dan voor een HPL-plaat die als valbeveiligende balkonvulling wordt gebruikt. Voor valbeveiligende, dragende of bouwkundig gereguleerde toepassingen zijn deskundige planning en geschikt systeembewijs vereist.

Boorgaten controleren en nabewerken

Verwijder na het boren losse spanen en controleer ieder boorgat voordat de plaat wordt gemonteerd. Een visuele controle helpt om beschadigde boorranden, verkeerde diameters of afwijkingen in het boorpatroon vroegtijdig te herkennen.

• Positie: Ligt het middelpunt op de geplande plaats en lijnt het uit met de onderconstructie?
• Diameter: Komt het boorgat overeen met het geplande vaste punt of glijpunt?
• Haaksheid: Loopt het boorgat recht door de plaat?
• Boorrand: Zijn voor- en achterzijde vrij van duidelijke uitbrekingen?
• Oppervlak: Is het decor rondom het boorgat onbeschadigd?
• Bewegingsruimte: Kan het bevestigingsmiddel centraal in het glijpunt worden geplaatst?

Kleine bramen kunnen voorzichtig worden verwijderd. Gebruik daarvoor uitsluitend geschikt gereedschap en bewerk alleen de boorrand. Het decoratieve oppervlak mag niet over een groot gebied worden opgeschuurd.

Vergroot een boorgat niet door de draaiende boor zijwaarts te bewegen. Als een andere diameter nodig is, gebruikt u een passende HPL-boor en voert u het boorgat gecontroleerd uit.

Aanwijzing: Verzink boorgaten alleen als dit uitdrukkelijk voor het concrete bevestigingssysteem is voorzien. Het bij hout gebruikelijke gebruik van verzonken schroeven mag niet zonder controle op HPL-gevel- of balkonplaten worden toegepast.

Typische fouten bij het boren van HPL

• Ongeschikte of botte boor: Toestand van het gereedschap controleren en een scherpe VHM-HPL-boor gebruiken.
• Klopfunctie is ingeschakeld: Machine direct stoppen en instellen op boren zonder klopfunctie.
• Plaat is onvoldoende ondersteund: Holle ruimtes en vrij uitstekende boorplekken vermijden en een offerplaat gebruiken.
• Klemmen grijpen niet functioneel: Plaat, onderlaag en werkoppervlak met vaste tegendruk op elkaar klemmen.
• Toerental, druk of aanvoer zijn ongeschikt: Boorparameters aanpassen en sterke opwarming vermijden.
• Machine wordt schuin gehouden: Boor haaks op het oppervlak uitlijnen.
• Alle gaten worden even groot geboord: Vooraf bepalen welk gat als vast punt en welke gaten als glijpunten worden uitgevoerd.
• Onderconstructie wordt eveneens te groot geboord: Het vergrote glijpuntgat uitsluitend in de HPL-plaat aanbrengen.
• Bevestigingsmiddel zit tegen de rand van het glijpunt: Schroef of klinknagel vóór het bevestigen centreren.
• Materiaalbeweging is niet meegenomen: Vast punt, glijpunten en voegbreedtes vóór de montage controleren.

Als tijdens het boren uitbrekingen, ongewone geluiden of sterke opwarming worden vastgesteld, moet het werk worden onderbroken. Controleer vervolgens boor, toerental, aanvoer, ondersteuning en fixatie.

Wanneer professionele CNC-bewerking verstandig is

Afzonderlijke bevestigingsgaten kunt u met een stabiele ondersteuning, veilige fixatie en geschikte HPL-boor zelf uitvoeren. Bij grote aantallen, terugkerende boorpatronen of strikte eisen aan gatposities en hartafstanden kan professionele CNC-bewerking echter voordeliger en beter reproduceerbaar zijn.

Geschikte HPL-platen op maat kunnen direct in de benodigde lengte en breedte worden geconfigureerd. Terugkerende boorpatronen en nauwkeurige boorgaten voor vaste punten en glijpunten kunnen volgens tekening via de CNC-freesservice worden uitgevoerd. Onze CNC-freesmachines behalen daarbij een productietolerantie van circa ±0,3 mm op de X- en Y-as.

HPL-platen boren: de belangrijkste punten samengevat

Bij het boren van HPL-platen zijn een scherpe VHM-HPL-boor, een offerplaat direct onder de boorplek en het juiste onderscheid tussen vaste punten en glijpunten doorslaggevend.

Plaats de boor haaks op de markering en werk met een bij de boordiameter passend toerental, gelijkmatige aanvoer en zonder hoge aandrukkracht. De klopfunctie van de machine moet uitgeschakeld zijn.

Bij mechanisch bevestigde gevel- en balkonplaten wordt één gedefinieerd vast punt gecombineerd met meerdere glijpunten. Het vaste punt bepaalt de positie van de plaat. De grotere glijpuntgaten maken de noodzakelijke materiaalbeweging mogelijk.

Voor klinknagelverbindingen op aluminium onderconstructies wordt voor het vaste punt meestal een diameter van 5,1 mm gebruikt. Glijpunten worden afhankelijk van het systeem circa 8 tot 10 mm groot geboord. Bij schroefverbindingen worden vaak 6,0 mm voor het vaste punt en 8,0 mm voor de glijpunten gebruikt.

De concrete boordiameters, randafstanden en bevestigingsafstanden moeten altijd worden afgestemd op plaat, onderconstructie, bevestigingsmiddel en inbouwsituatie.
