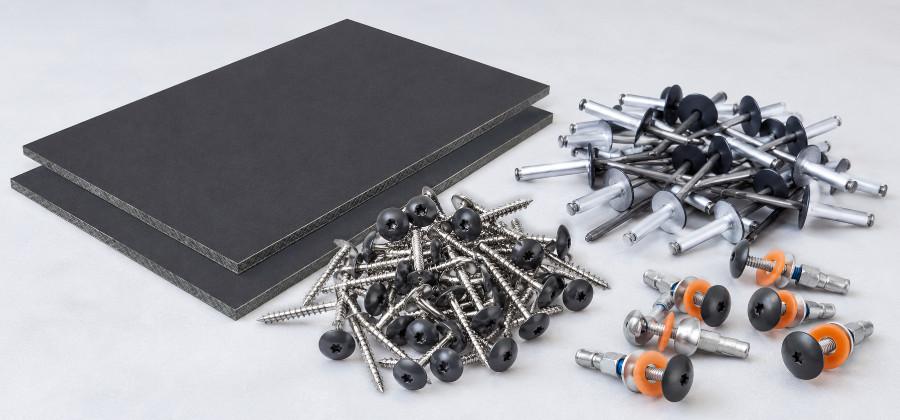

HPL platen bevestigen – schroeven, klinknagels en montage

HPL bevestigen – welke bevestigingsmethode is geschikt?

Afhankelijk van de aanwezige onderconstructie kunnen HPL-platen met gevelschroeven, balkonschroeven of gevelklinknagels worden bevestigd. Deze systemen zijn niet willekeurig uitwisselbaar, omdat schroefdraad, montagewijze en geschikte ondergrond duidelijk van elkaar verschillen.

Belangrijk: Bij gevels, balkonbekleding en vergelijkbare constructies moeten de montageaanwijzingen voor plaat en onderconstructie en de voorschriften voor het project worden gevolgd.

De passende platen zijn bij ons verkrijgbaar als HPL-platen op maat.

HPL-bevestiging vóór de montage correct plannen

Voordat u gaat boren en bevestigen, moeten het plaatformaat, de plaatdikte, de onderconstructie en de positie van de bevestigingspunten vaststaan. Hoeveel bevestigingen nodig zijn en waar ze worden geplaatst, hangt onder meer af van de afmetingen en dikte van de HPL-plaat, de onderconstructie en het beoogde gebruik.

HPL-platen van 6 mm zijn geschikt voor kleinere, gelijkmatig ondersteunde vlakke onderdelen. Voor grotere overspanningen of hogere belastingen zijn HPL-platen van 8 mm verkrijgbaar. Welke plaatdikte zinvol is, hangt daarom onder andere af van het plaatformaat, de ondersteuning en de latere belasting.

Thermische uitzetting meenemen

HPL-platen kunnen bij temperatuurveranderingen uitzetten en weer krimpen. Daarom mogen ze niet op alle bevestigingspunten star worden ingeklemd.

Tussen aangrenzende platen en naastgelegen onderdelen moet bewegingsruimte worden voorzien. Hoeveel ruimte nodig is, hangt af van het plaatformaat, de mogelijke temperatuurverandering en het gebruikte montagesysteem.

De mogelijke maatverandering kan met een calculator voor thermische uitzetting van kunststofplaten worden bepaald.

Geventileerde montage buiten

Bij buitentoepassingen moeten HPL-platen op een geventileerde onderconstructie worden bevestigd. Hierdoor kunnen temperatuurverschillen worden vereffend en langdurige spanningen in het materiaal worden vermeden. De opbouw van de onderconstructie hangt af van het plaatformaat, de inbouwsituatie en de gebruikte bevestiging.

Als HPL-platen als vrijstaand privacyscherm in de tuin of op het terras worden gebruikt, moeten naast de bevestiging ook veldgrootte, palen, onderconstructie, windbelasting, bewegingsruimte en verankering gezamenlijk worden gepland. De volledige opbouw leggen we stap voor stap uit in de blog zelf een privacyscherm van HPL-platen maken.

Informatie over de voorbereidende bewerking vindt u in onze blogs over het snijden van HPL-platen en het boren van HPL-platen.

Tip: Maatwerk, boorgaten en bevestigingspunten moeten gezamenlijk worden gepland. Zo voorkomt u onnodige nabewerking en extra boorgaten.

Vast punt en glijpunten bij HPL-platen

Bij een spanningsvrije montage krijgt iedere HPL-plaat één vast punt. De overige bevestigingen worden als glijpunten uitgevoerd.

Functie van het vaste punt

Het vaste punt bepaalt de positie van de HPL-plaat. De benodigde boordiameter hangt af van het gebruikte schroef- of klinknagelsysteem en de productspecificaties.

Functie van de glijpunten

De boorgaten van de glijpunten worden groter uitgevoerd. Daardoor blijft rondom de schroef- of klinknagelschacht ruimte beschikbaar, zodat de HPL-plaat bij temperatuurveranderingen kan bewegen.

Het bevestigingsmiddel moet centraal in het vergrote glijpunt zitten. Als de schroef of klinknagel al tegen de rand van het boorgat ligt, is de geplande bewegingsruimte niet meer gelijkmatig in alle richtingen beschikbaar.

Belangrijk: Een HPL-plaat mag niet met meerdere starre vaste punten worden bevestigd. Anders kan de temperatuurafhankelijke beweging van de plaat worden belemmerd.

HPL op een houten onderconstructie bevestigen

Voor een dragende houten onderconstructie zijn gevelschroeven van roestvast staal geschikt. De grove schroefdraad is ontworpen voor rechtstreeks vastschroeven in hout.

De gevelschroeven zijn ongelakt of met een uv- en weerbestendige koplak verkrijgbaar. Bij de RAL-uitvoeringen zijn kleur en glansgraad afgestemd op de bijbehorende HPL-platen.

Benodigde gereedschappen en bevestigingsmiddelen

• HPL-plaat: In het geplande formaat en de passende dikte.
• Houten onderconstructie: Dragend en afgestemd op de geplande positie van de bevestigingspunten.
• Gevelschroeven: Passende roestvaststalen schroeven met grove schroefdraad.
• HPL-boor: Passende diameter voor het vaste punt en de glijpunten.
• T20-aandrijving: Voor het gecontroleerd indraaien van de gevelschroeven.
• Voor markeren: Rolmaat en een markeergereedschap dat geschikt is voor het oppervlak.

Vast punt en glijpunten uitvoeren

Voor de hier beschreven montage dienen 6,0 mm voor het vaste punt en 8,0 mm voor de glijpunten als richtwaarden. De concrete boordiameters moeten bij het gebruikte gevelschroef- en montagesysteem passen.

Gevelschroeven correct aandraaien

De schroeven worden met een T20-bit in de houten onderconstructie gedraaid. De schroefkop moet tegen het plaatoppervlak liggen, maar mag de HPL-plaat bij de glijpunten niet stevig tegen de onderconstructie drukken. De bewegingsvrijheid van de plaat moet behouden blijven.

Aanwijzing: Gevelschroeven voor hout zijn niet bedoeld voor rechtstreekse bevestiging op een metalen onderconstructie. Voor metalen constructies met een toegankelijke achterzijde zijn balkonschroeven met metrische schroefdraad verkrijgbaar.

HPL op een metalen onderconstructie bevestigen

Voor metalen onderconstructies en balkonleuningen zijn balkonschroeven met metrische M5-schroefdraad geschikt, mits de achterzijde van de constructie toegankelijk is. De schroef wordt door de HPL-plaat en onderconstructie gevoerd en aan de achterzijde met een dopmoer geborgd.

Onderdelen van een balkonschroef

• M5-schroef: Roestvaststalen schroef met metrische schroefdraad.
• Polyschijf: Zelfklevende kunststofschijf tussen HPL-plaat en onderconstructie.
• Sluitring: Roestvaststalen sluitring aan de achterzijde van de constructie.
• Veerring: Roestvaststalen veerring voor extra borging van de verbinding.
• Dopmoer: Roestvaststalen dopmoer voor het vastschroeven aan de achterzijde.

De schroefborglak op de schroefdraad en de veerring verkleinen het risico dat de dopmoer door schokken of trillingen vanzelf losraakt.

Klembereik controleren

De geschikte schroeflengte wordt bepaald door de dikte van de HPL-plaat en de materiaaldikte van de onderconstructie. Controleer daarom vóór het bestellen welk klembereik voor de betreffende opbouw nodig is.

Balkonschroeven monteren

• 1. Boorposities markeren: De geplande bevestigingspunten op de HPL-plaat markeren.
• 2. Vast punt en glijpunten bepalen: Eén positie-bepalend vast punt en de benodigde glijpunten plannen.
• 3. HPL-plaat boren: De boorgaten passend bij het gebruikte bevestigingssysteem uitvoeren.
• 4. Onderconstructie controleren: Als de vereiste montagegaten nog niet aanwezig zijn, deze passend bij het gebruikte schroefsysteem maken.
• 5. Polyschijf positioneren: De zelfklevende polyschijf exact boven het boorgat aanbrengen, zodat deze na de montage tussen HPL-plaat en onderconstructie ligt.
• 6. Balkonschroef plaatsen: De schroef door de HPL-plaat en de metalen onderconstructie voeren.
• 7. Borgelementen plaatsen: Aan de achterzijde eerst de sluitring en daarna de veerring aanbrengen.
• 8. Dopmoer aandraaien: De dopmoer opschroeven en de verbinding vervolgens met 2 tot 4 Nm aandraaien.

De benodigde boordiameters zijn afhankelijk van het gebruikte balkonschroefsysteem en de uitvoering van het vaste punt en de glijpunten.

Voor de schroefkop wordt een T20-aandrijving gebruikt. Voor de dopmoer is een sleutel met een sleutelwijdte van 8 mm nodig.

Belangrijk: Balkonschroeven zijn alleen geschikt voor constructies waarbij de achterzijde bereikbaar is voor de sluitring, veerring en dopmoer.

Plant u een volledige balkonbekleding, dan vindt u de complete opbouw in onze doe-het-zelfhandleiding voor een balkonrand van HPL-platen.

HPL op een aluminium onderconstructie klinken

Aluminium gevelklinknagels zijn geschikt voor het bevestigen van HPL-platen op een aluminium onderconstructie. Als blindklinknagels kunnen ze vanaf de voorzijde worden geplaatst. Toegang tot de achterzijde van de constructie is niet nodig.

De gevelklinknagels bestaan uit een aluminium huls en een roestvaststalen doorn. Ze hebben een klinknagelschacht met een diameter van 5,0 mm en een kop met een diameter van 16,0 mm.

Aanwijzing: Aluminium gevelklinknagels zijn bedoeld voor aluminium onderconstructies. Voor houten onderconstructies worden gevelschroeven gebruikt.

Boorgaten afstemmen op het klinknagelsysteem

De onderconstructie en HPL-plaat moeten passend bij het gebruikte klinknagelsysteem worden voorgeboord. Bij het klinknagelsysteem met het speciale HPL-16-neusstuk worden in de aluminium onderconstructie en voor het vaste punt boorgaten van 5,1 mm aangebracht.

De glijpunten worden bij dit systeem uitgevoerd met grotere boorgaten van 8,0 tot 10,0 mm. Welke maat binnen dit bereik wordt gebruikt, hangt af van het concrete klinknagel- en montagesysteem.

Speciaal HPL-16-neusstuk gebruiken

Om te voorkomen dat de glijpunten te strak worden geklonken, wordt het speciale HPL-16-neusstuk gebruikt. Het is afgestemd op aluminium gevelklinknagels met een kop van 16 mm en een schacht van 5 mm.

Het neusstuk creëert bij het plaatsen van de glijpunten een gedefinieerde spleet van 0,3 mm tussen de klinknagelkop en HPL-plaat. Zo wordt de plaat niet vastgeklemd en kan deze bij temperatuurveranderingen bewegen.

Het speciale neusstuk heeft een M10 × 1-schroefdraadaansluiting en is compatibel met klinkgereedschappen met een overeenkomstige aansluiting.

Belangrijk: Het HPL-16-neusstuk wordt gebruikt bij het plaatsen van de glijpunten. Het vaste punt wordt daarentegen zonder deze extra bewegingsruimte uitgevoerd.

Overzicht van boordiameters voor HPL-bevestiging

Welke boordiameter nodig is, hangt af van het bevestigingssysteem en van de vraag of het betreffende gat als vast punt of glijpunt wordt uitgevoerd.

Passende diameters vindt u bij onze VHM-HPL-boor. De juiste boortechniek, geschikte onderlagen en verdere bewerkingsaanwijzingen leggen we uit in de blog over het boren van HPL-platen.

Rand- en bevestigingsafstanden bepalen

Voor HPL-platen kan geen universele bevestigingsafstand worden opgegeven. Een kleine plaat op een dicht ondersteunde onderconstructie stelt andere eisen dan een grootformaat gevel- of balkonplaat. Daarom moet het bevestigingsraster passen bij de plaat, de onderconstructie en de latere belasting.

Ook de randzones moeten voldoende worden ondersteund. Bevestigingsgaten mogen niet direct bij de plaatrand liggen, maar ook niet zo ver naar binnen worden geplaatst dat vrije plaatranden onvoldoende worden vastgehouden.

• Plaatdikte: Bij grotere overspanningen of belastingen kan een dikkere HPL-plaat nodig zijn.
• Plaatformaat: Naarmate de plaat groter wordt, kunnen een aangepast aantal en een aangepaste verdeling van bevestigingspunten nodig zijn.
• Bevestigingsmiddel: Schroeven en klinknagels verschillen in schacht-, kop- en boordiameter en moeten bij de opbouw passen.
• Onderconstructie: Positie en breedte van profielen of latten bepalen waar bevestigingen zinvol kunnen worden geplaatst.
• Belasting: Wind, eigengewicht en mechanische belastingen beïnvloeden de benodigde bevestiging.
• Inbouwsituatie: Binnenbekleding stelt andere eisen dan een gevel- of balkonplaat buiten.

Belangrijk: Bindende rand- en bevestigingsafstanden moeten worden bepaald op basis van de gebruikte HPL-plaat, het bevestigingssysteem, de onderconstructie en de concrete inbouwsituatie. De montagevoorschriften voor de betreffende constructie moeten worden gevolgd.

Veelvoorkomende fouten bij het bevestigen van HPL-platen

• Verkeerd bevestigingsmiddel: Gevelschroeven voor hout, balkonschroeven voor metaal en gevelklinknagels voor aluminium mogen niet willekeurig worden uitgewisseld.
• Meerdere starre vaste punten: Meerdere bevestigingen zonder bewegingsruimte kunnen de temperatuurafhankelijke uitzetting van de plaat belemmeren.
• Glijpunten te klein uitgevoerd: Een te kleine boordiameter beperkt de geplande bewegingsvrijheid.
• Bevestigingsmiddel niet centraal geplaatst: Als de schroef of klinknagel al tegen de rand van het glijpunt ligt, is de bewegingsruimte niet gelijkmatig beschikbaar.
• Schroeven te strak aangedraaid: De plaat mag bij de glijpunten niet stevig tegen de onderconstructie worden gedrukt.
• Glijpunten bij het HPL-16-klinknagelsysteem zonder speciaal neusstuk geplaatst: Zonder het passende neusstuk kan de klinknagelverbinding bij het glijpunt te strak worden uitgevoerd.

HPL-platen bevestigen: de belangrijkste punten samengevat

Of u nu gevelschroeven, balkonschroeven of gevelklinknagels gebruikt: de bevestiging moet bij de onderconstructie passen. Op hout worden HPL-platen met geschikte gevelschroeven bevestigd, op metalen constructies met een toegankelijke achterzijde kunnen balkonschroeven worden gebruikt en voor aluminium onderconstructies zijn passende gevelklinknagels verkrijgbaar.

Even belangrijk is de juiste uitvoering van vaste punten en glijpunten. Terwijl het vaste punt de plaat positioneert, moeten de overige bevestigingen de temperatuurafhankelijke beweging van de HPL-plaat toelaten.

Wie het plaatformaat, de onderconstructie, het boorpatroon en de bevestiging al vóór het maatwerk gezamenlijk plant, legt de beste basis voor een nette en duurzaam functionerende montage.
