LED SmartHome-controller inclusief afstandsbediening

S-Polylight LED-SmartHome-controller incl. 4-kanaals afstandsbediening

Eenvoudige aansluiting ✓ SmartHome-geschikt ✓ Geïntegreerde wifi-module ✓

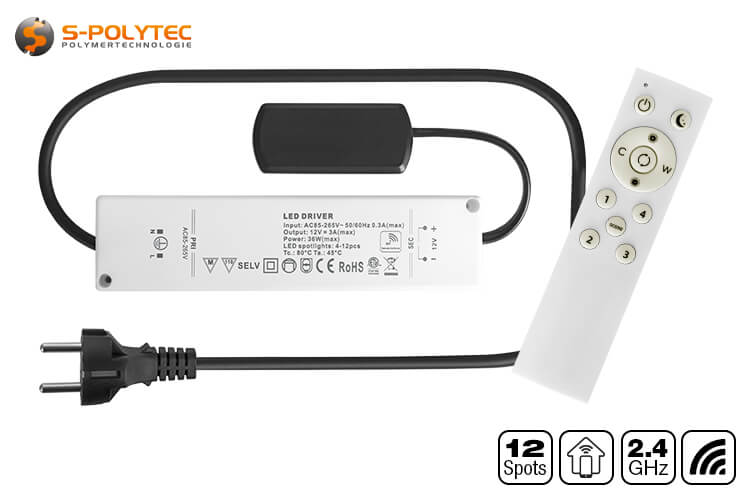

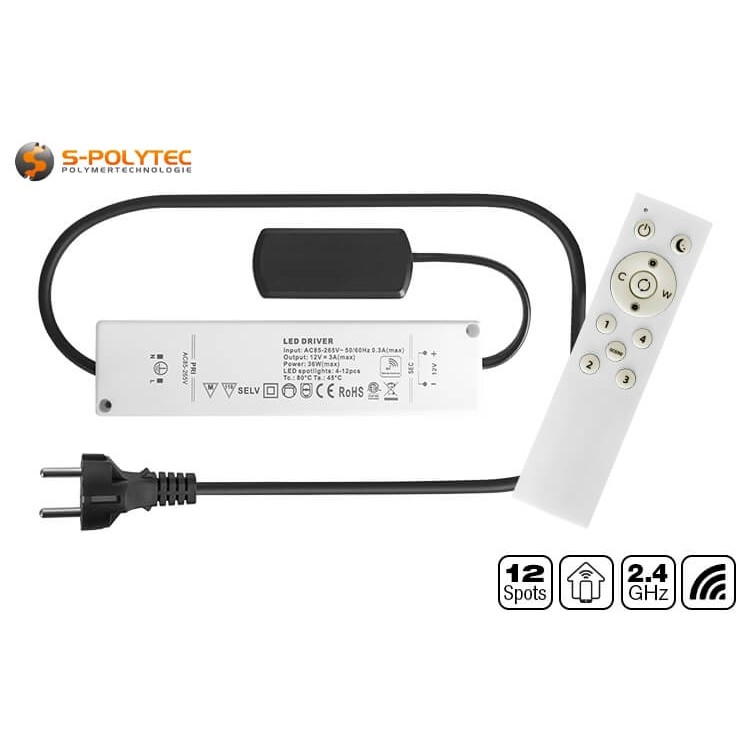

Onze S-Polylight LED-SmartHome-controller DR-HOME36W met elektronische dimmer en geïntegreerde wifi-module is ideaal om bestaande verlichtingssets individueel uit te breiden met een SmartHome-controller, bijvoorbeeld om de compacte inbouwspots in verschillende groepen aan te sturen of om bestaande sets met een controller zonder SmartHome-functie door het vervangen van de controller van extra functies te voorzien. Dankzij identieke stekkerverbindingen is dit met slechts enkele handelingen uitgevoerd. De vast bekabelde hub is geschikt voor het aansluiten van 4 tot 12 LED-spots van het type DR-SP3W met een individueel vermogen van 3 watt. De elektronisch geregelde transformator met een variabele ingangsspanning van 85 volt tot 265 volt AC levert een uitgangsspanning van 12 volt DC met een vermogen van 12 watt bij vier aangesloten LED's, tot een maximaal vermogen van 36 watt bij volledige bezetting met 12 LED-spots.

Om de LED-SmartHome-controller en de draadloze afstandsbediening volledig te kunnen gebruiken, zijn een smartphone, een app met Tuya-connectiviteit en een wifi-signaal nodig waarmee de LED-verlichting later kan worden aangestuurd. Met de meegeleverde draadloze afstandsbediening kan de verlichting comfortabel worden bediend, zodat deze kan worden in- en uitgeschakeld en de helderheid van de aangesloten inbouwspots naar wens kan worden geregeld. Dankzij de geïntegreerde wifi-module is bediening met de smartphone op elk moment en vanaf elke locatie ter wereld mogelijk. Met aanvullende SmartHome-apparaten of functies binnen de Tuya-app zijn ook timers, in- en uitschakeltijden en koppelingen met helderheidssensoren of camera's met bewegingsdetectie mogelijk.

Eigenschappen van de LED-SmartHome-controller DR-HOME36W

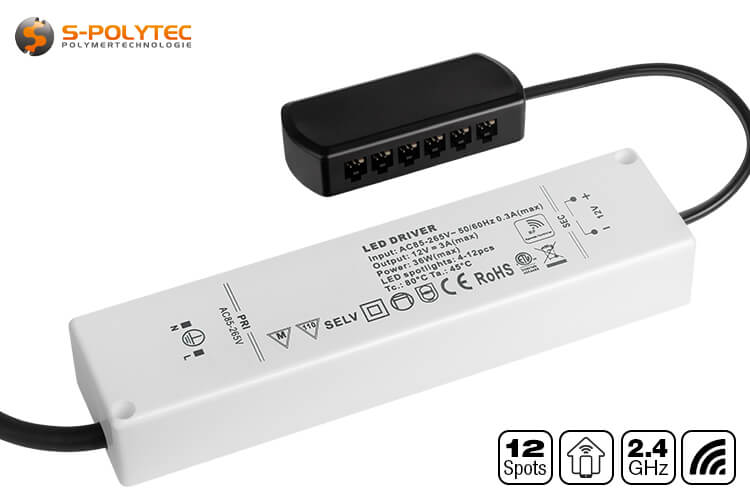

De LED-SmartHome-controller bestaat uit twee hoofdonderdelen: de hub en de voeding. Deze laatste bevat naast de wifi-module de elektronisch geregelde transformator die bij een variabele ingangsspanning van 85 volt tot 265 volt wisselspanning een constante uitgangsspanning van 12 volt (DC) voor de stroomvoorziening van de inbouwspots garandeert. De aansluiting gebeurt via een netsnoer met eurostekker, dat eenvoudig in het stopcontact wordt gestoken. Zowel het netsnoer met een lengte van 90cm als de verbindingskabel naar de hub zijn permanent met de controller verbonden. De gesloten behuizing van PVC voldoet aan beschermingsklasse IP44. Dit betekent dat deze beschermd is tegen het binnendringen van kleine vreemde voorwerpen en tegen spatwater. Hierdoor is gebruik in combinatie met onze outdoor LED-spots in een beschutte buitenomgeving mogelijk, bijvoorbeeld als verlichting voor een terrasoverkapping. Dankzij de relatief compacte afmetingen kan de controller zeer goed in holle ruimtes, bijvoorbeeld in een wandaansluitprofiel, worden weggewerkt om een onzichtbare bekabeling van de verlichting mogelijk te maken. De witte behuizing heeft een lengte van 187mm, een breedte van 40mm en een hoogte van 25mm.

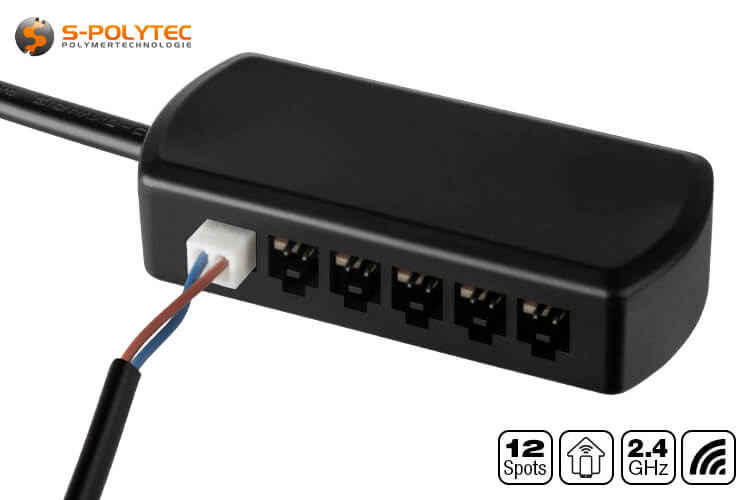

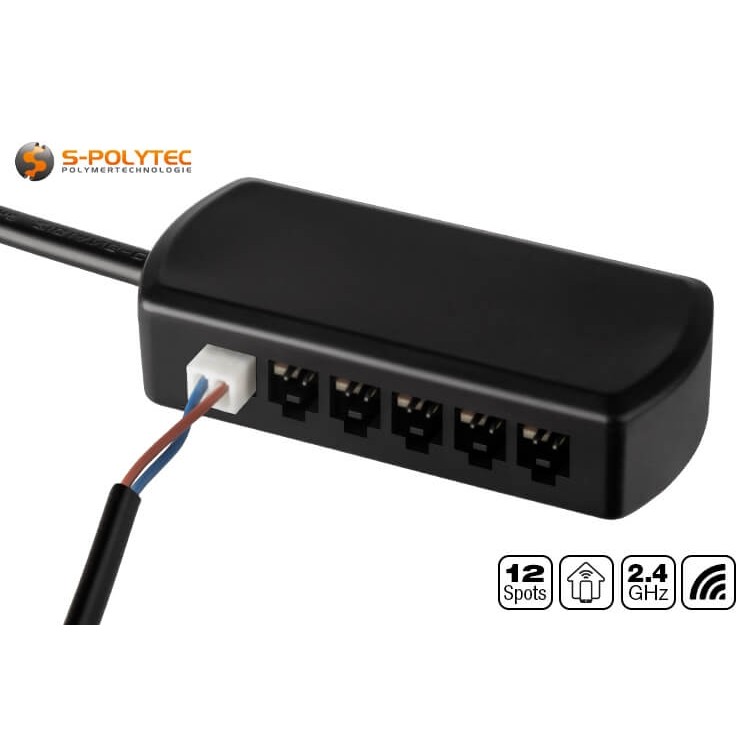

Voor het aansluiten van de LED-inbouwspots wordt een afzonderlijke HUB gebruikt, die aan beide zijden over zes aansluitingen beschikt voor de 2-polige stekkers van onze LED-spots van het type DR-SP3W. De hub is via een vast aangesloten kabel met de SmartHome-controller verbonden. De compacte behuizing van de hub met een breedte van 70mm, een hoogte van 25mm en een diepte van 33mm draagt er eveneens aan bij dat de bekabeling ook in beperkte ruimtes mogelijk is en daardoor zeer goed in kleine holle ruimtes kan worden weggewerkt.

TIP: De LED-SmartHome-controller DR-HOME36W kan dankzij identieke aansluitingen één op één worden vervangen door een bestaande LED-Power-controller DR-CON36W om het verlichtingssysteem uit te breiden met SmartHome-functies. Houd er rekening mee dat de controller in dit geval zoals hieronder beschreven met het wifi-netwerk moet worden verbonden. Ook de zwarte afstandsbediening van de eenvoudige controller zonder wifi-module kan niet worden gebruikt voor de bediening van de SmartHome-geschikte controller.

Tot de leveringsomvang behoort een 4-kanaals draadloze afstandsbediening. Deze is geschikt voor het dimmen en in- en uitschakelen van maximaal vier afzonderlijke verlichtingsgroepen. Dankzij de draadloze verbinding werkt de afstandsbediening ook zonder direct zicht op de ontvangende SmartHome-controller, zelfs wanneer de verlichting niet in dezelfde ruimte is geïnstalleerd. Zo kan het licht vanuit elke gewenste positie worden bediend. De aantrekkelijke witte behuizing van ABS-kunststof beschikt over aangenaam zacht met rubber beklede toetsen. Aan de achterzijde bevindt zich het deksel van het batterijvak, waarin de twee 1.5V AAA-batterijen worden geplaatst die nodig zijn voor het gebruik van de afstandsbediening. Deze zijn niet bij de levering inbegrepen.

LET OP: De controller is uitsluitend geschikt voor onze dimbare LED-inbouwspots van het type DR-SP3W met een individueel vermogen van 3 watt, die wij in verschillende behuizingskleuren aanbieden.

Voordelen van de Power-controller DR-HOME36W van S-Polylight

• Eenvoudige aansluiting van 4 - 12 LED-inbouwspots van het type DR-SP3W met elk 3 watt
• Dankzij elektronische regeling kan de ingangsspanning tussen 85V en 265V AC liggen
• De LED-SmartHome-controller beschikt over een geïntegreerde elektronische dimfunctie
• De geïntegreerde 2.4 GHz wifi-module maakt uitgebreide SmartHome-functies mogelijk
• Via de smartphone kan de verlichting ook met spraakassistenten worden bediend
• Afzonderlijke LED-spots worden via eenvoudige stekkerverbindingen op de HUB aangesloten
• De compacte behuizingen van de Power-controller en HUB passen in zeer kleine ruimtes
• De draadloze afstandsbediening kan maximaal vier verlichtingsgroepen afzonderlijk bedienen

Aansluiting en gebruik van de slimme LED-regeleenheid

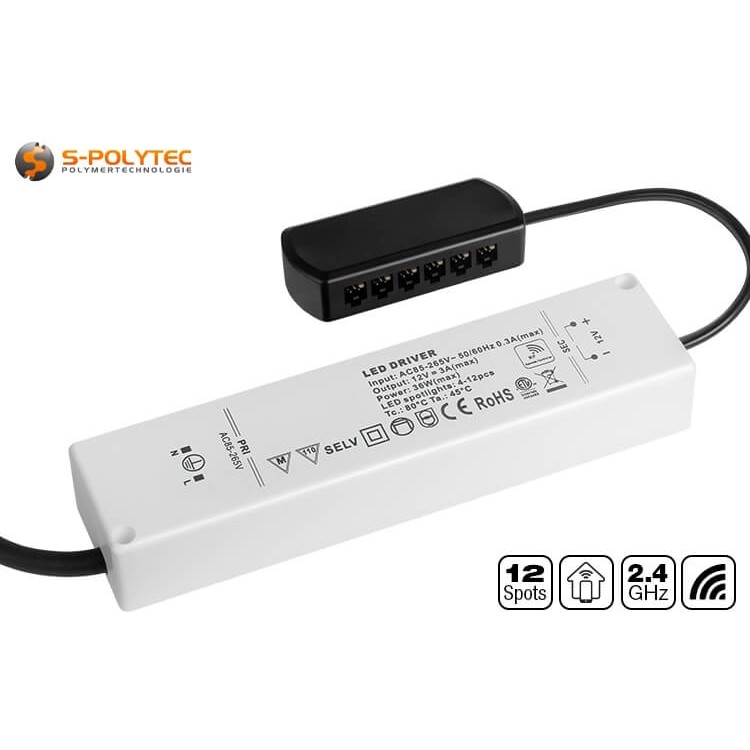

De S-Polylight LED-SmartHome-controller wordt via eenvoudige stekkerverbindingen met de afzonderlijke LED-spots verbonden. Voor de aansluiting is geen gereedschap nodig. Hiervoor beschikt de HUB aan beide zijden over zes aansluitingen waarin de kleine witte stekkers van de aansluitkabels worden gestoken. Deze zijn zo ontworpen dat de stekker slechts in één richting kan worden ingestoken. Een verkeerde polariteit van de 12 volt DC-voeding is daardoor uitgesloten. Zodra de bekabeling is voltooid, kan de koppeling met de smartphone en de 4-kanaals draadloze afstandsbediening plaatsvinden. Als dit nog niet is gebeurd, plaatst u twee batterijen van het type AAA (1.5 volt micro) in de afstandsbediening en houdt u deze binnen handbereik, omdat de koppeling direct na de integratie in het wifi-netwerk met een op Tuya gebaseerde app plaatsvindt.

Koppelen met de smartphone
Download indien nodig een app voor het beheren van SmartHome-geschikte apparaten op uw smartphone en maak indien nodig een account aan. Wij adviseren de gratis app Smart Life van ontwikkelaar Volcano Technologies Limited (beschikbaar voor Android™ en iOS™), omdat deze app zeer eenvoudig te gebruiken is, regelmatig wordt bijgewerkt en vanwege de grote verspreiding via zogenaamde skills ook kan worden gekoppeld aan de meest gangbare spraakassistent-systemen¹, bijvoorbeeld Alexa™ of Google™ Home. Er zijn echter ook talloze andere aanbieders die apps met Tuya-connectiviteit aanbieden. Volg voor de installatie van de app de instructies van de fabrikant.

Zet de LED-SmartHome-controller nu in de koppelingsmodus door de stroomtoevoer 5 keer achter elkaar te onderbreken door de netstekker uit het stopcontact te trekken en opnieuw in te steken. De aangesloten LED-spots geven door te knipperen aan dat de koppelingsmodus is bereikt. Start nu de app en klik op "+" of "Apparaat toevoegen" en selecteer vervolgens de passende apparaatcategorie "Lamp". Selecteer daarna de modus voor automatische verbinding. U wordt nu gevraagd verbinding te maken met het wifi-netwerk. Selecteer hiervoor het betreffende wifi-signaal uit de lijst met beschikbare wifi-netwerken en voer het bijbehorende wachtwoord in. De SmartHome-controller wordt nu gezocht en automatisch met de Smart Life-app verbonden. Afhankelijk van de app kunnen de afzonderlijke stappen verschillen. Deze zijn doorgaans echter zeer vergelijkbaar. Raadpleeg bij twijfel de gebruiksinstructies van de app of neem contact op met de beheerder/ontwikkelaar.

Koppelen met de afstandsbediening
Zolang de LED-SmartHome-controller zich nog in de koppelingsmodus bevindt, kan de draadloze afstandsbediening met de controller worden verbonden. Hiervoor is het noodzakelijk dat de controller reeds via de Smart Life-app (of een vergelijkbare SmartHome-app met Tuya-technologie) in het wifi-netwerk is geïntegreerd. Om de afstandsbediening te koppelen, moet een van de 4 kanaaltoetsen (1, 2, 3 of 4) worden ingedrukt en kort worden vastgehouden totdat de LED-spots kort fel oplichten. Alle spots die via de HUB op de controller zijn aangesloten, kunnen nu met de betreffende toets worden ingeschakeld, gedimd en uitgeschakeld. De aan-uittoets van de afstandsbediening schakelt alle gekoppelde controllers tegelijkertijd in en uit, ongeacht aan welk kanaal deze zijn toegewezen.

OPMERKING: Als meer dan 12 inbouwspots worden gebruikt of meerdere afzonderlijke SmartHome-controllers worden toegepast en deze allemaal tegelijkertijd met één draadloze afstandsbediening moeten worden bediend, is dit mogelijk door alle gewenste controllers achtereenvolgens via de Smart Life-app met de smartphone te koppelen en deze vervolgens, terwijl de betreffende controller zich nog in de koppelingsmodus bevindt, aan een kanaal van de afstandsbediening te koppelen. Op deze manier is het zowel mogelijk om meerdere controllers tegelijkertijd via één kanaal te bedienen als maximaal vier verschillende groepen afzonderlijk te bedienen. Een controller kan bovendien aan meerdere kanalen van de afstandsbediening worden toegewezen door de toetsen van de gewenste groepen achtereenvolgens in te drukken. Dit is handig wanneer u via één kanaal de volledige verlichting wilt dimmen of in- en uitschakelen en via een ander kanaal slechts een bepaald gedeelte van de verlichting wilt bedienen.

Eenvoudig ontkoppelen van de controller
Het ontkoppelen van de LED-SmartHome-controller en de draadloze afstandsbediening gebeurt via de gebruikte Tuya-app op de smartphone door het apparaat uit het apparaatoverzicht te verwijderen. Vervolgens kan de controller opnieuw met de app worden gekoppeld en aan een nieuw kanaal op de afstandsbediening worden toegewezen.

Gegevens van de S-Polylight SmartHome-controller DR-HOME36W

• Producttype: Power-controller
• Materiaal (behuizing): PVC
• Kleur (behuizing): Wit / Zwart
• Afmetingen behuizing (controller): 187mm x 40mm x 25mm
• Afmetingen behuizing (HUB): 70mm x 30mm x 25mm
• Aansluiting netstroom: Eurostekker (900mm lengte)
• Aansluiting LED-spot: 2-polige stekker
• Ingangsspanning: 85 volt - 265 volt AC
• Uitgangsspanning: 12 volt DC
• Beschermingsgraad: IP44 (beschermd tegen vaste voorwerpen en spatwater)
• Aantal spots: Variabel (max. 12 spots)
• Vermogen: 12W / 18W / 24W / 30W / 36W
• Frequentiebereik: 2.4GHz (afstandsbediening inbegrepen)
• SmartHome-geschikt: Ja (Tuya APP vereist)
• Spraakassistentie: Ja (Amazon™ Alexa™, Google™ Assistant, etc)

¹ Voor bediening met spraakassistenten is een app van de betreffende fabrikant en/of de benodigde hardware, bijvoorbeeld Amazon™ Echo™, vereist.

De persoonsgegevens die bij het gebruik van de gebruikte Tuya-app worden verwerkt, vallen onder de verantwoordelijkheid van de betreffende beheerders/ontwikkelaars van de app. S-Polytec heeft geen banden met de beheerders/ontwikkelaars van de apps. Amazon™ Alexa™, Google™ Home en Google™ Assistant zijn beschermde merknamen en worden uitsluitend genoemd om de compatibiliteit met de betreffende spraakassistent-systemen aan te geven. Het gebruik van dergelijke spraakassistenten valt buiten de verantwoordelijkheid van S-Polytec.
