VDE gebogen kabeltang, 1000V

Högert kabeltang met gebogen punt (IEC 60900)

Beschermende isolatie tot 1000V AC ✓ Volgens DIN 5745 ✓ Chroom-vanadium-staal ✓

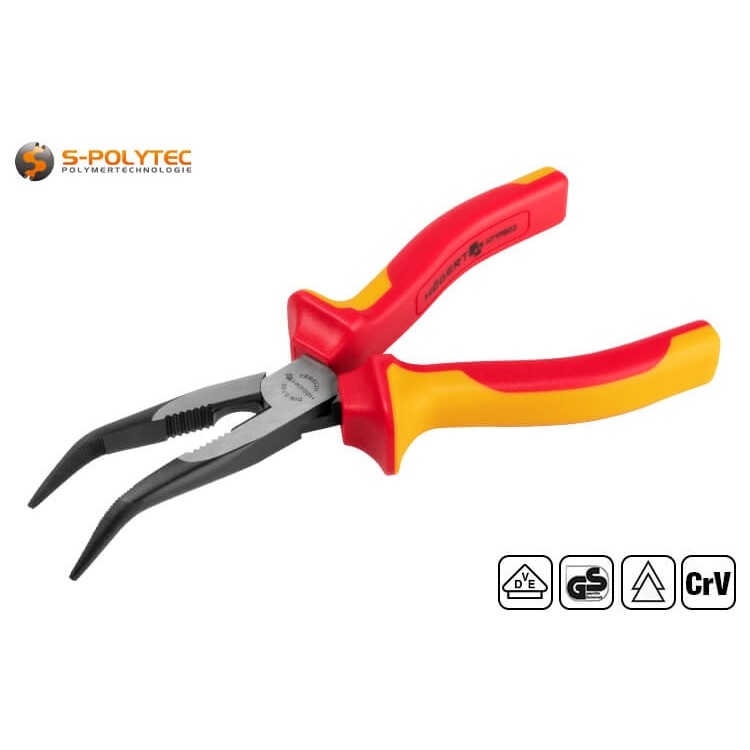

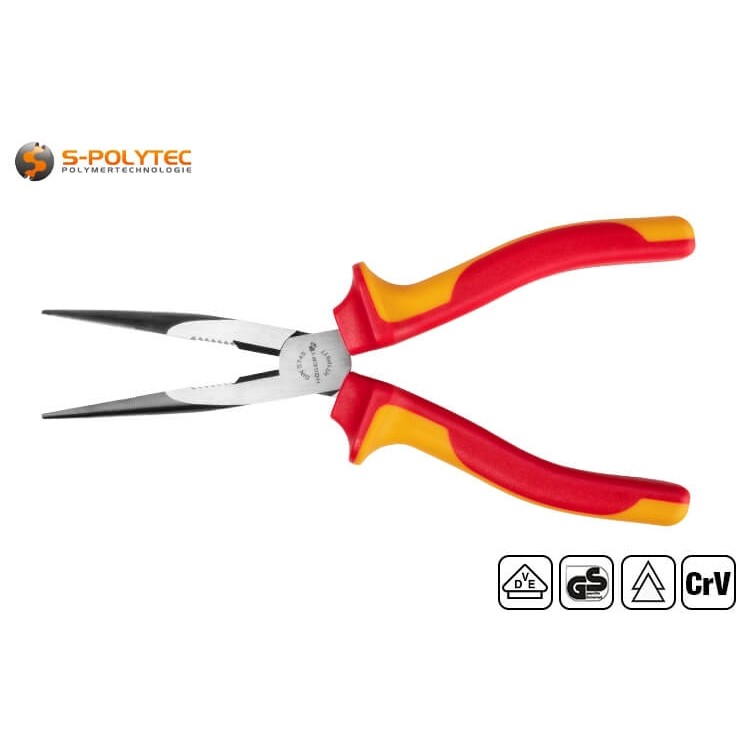

Onze VDE-geteste Högert nijptangen zijn combinatietangen met lange bekken die onder een hoek van 40° gebogen zijn en een zijdelingse snijkant hebben. De geïsoleerde tangen zijn verkrijgbaar in twee verschillende maten. Beide maten hebben een afgeronde, taps toelopende punt met een fijn gekarteld grijpoppervlak. In tegenstelling tot de 160 mm tang heeft de grotere platbek tang, met een totale lengte van 200 mm, een recht brandergat met grove vertanding. Het laterale snijvlak dat zich het dichtst bij de insteekverbinding bevindt is in beide versies aanwezig. De hoogwaardige tangen die voornamelijk bedoeld zijn voor ambachtslieden en doe-het-zelvers met de hoogste eisen maken indruk door hun uitstekende afwerking en materialen van de hoogste kwaliteit. De tangen zijn gemaakt van gelegeerd chroom-vanadium staal en met precisie gefreesd. De tangbekken, handgreepoppervlakken en snijkanten zijn bovendien afzonderlijk gehard, wat resulteert in een zeer hoge Rockwell-hardheid van 55-60 HRC. Dit maakt de tangen bijzonder robuust en duurzaam, zelfs onder de ongunstige omstandigheden en belastingen die niet ongewoon zijn in de industrie of op bouwplaatsen.

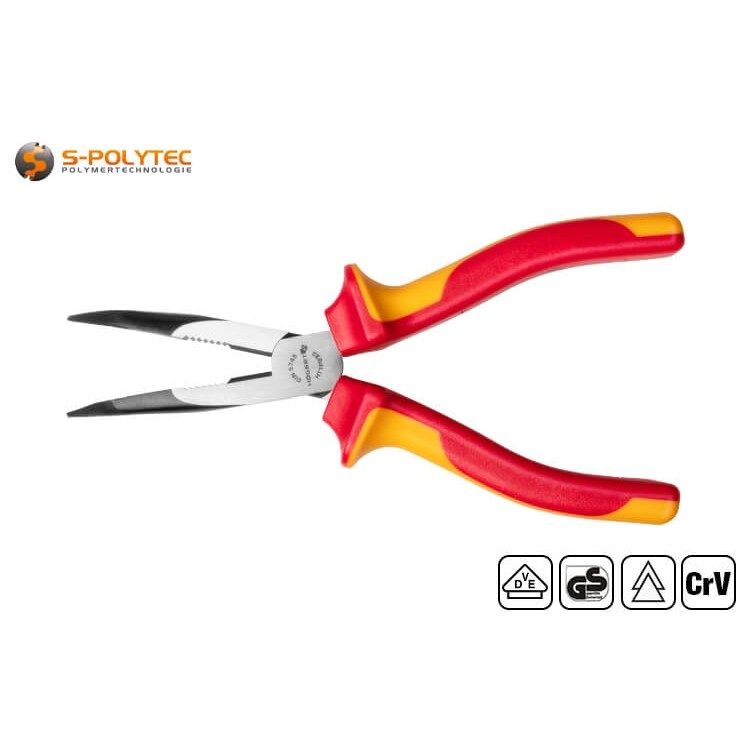

De tweekleurige handgrepen in rood en geel zijn gemaakt van tweecomponenten PVC, met een harde rode component en een zachte component in geel voor een comfortabele grip. De handgrepen zijn echter veel belangrijker dan de ergonomie van de VDE platronde punttang, omdat ze ook de hoge mate van bescherming tegen elektrische spanning bieden die vereist is voor tangen die volgens DIN EN IEC 60900 worden vervaardigd. Dit omvat enerzijds beschermende isolatie tot 1000 volt wisselstroom (of 1500 volt gelijkstroom) en anderzijds de bijzonder geprononceerde kraagvorm aan de voorkant van de handgreep, die voorkomt dat de tang wegglijdt en dus in contact komt met de niet-geïsoleerde bekken.

Kenmerken van de geïsoleerde kabeltang van Högert

Als professioneel gereedschap in werkplaatskwaliteit vertrouwt fabrikant Högert voor zijn VDE-naaldbektang op nauwkeurige afwerking en hoogwaardige materialen. Een tweecomponenten PVC handvat zorgt voor een comfortabele grip. De tang zelf is gemaakt van gelegeerd chroom-vanadium staal. Dit is een duurzame en veerkrachtige legering die bestand is tegen de hoge belastingen van industrieel en ambachtelijk gebruik. De grijpbekken van de gebogen platronde tang, evenals het snijvlak aan de zijkant, zijn extra gehard. Met een materiaalhardheid van 55-60 HRC (Rockwell-hardheid) is de punttang niet alleen zeer geschikt voor grijpen, buigen, geleiden en trekken, maar ook voor het doorsnijden van draden en kabels. De buighoek van 40° maakt de tang ideaal voor zeer precies werk, bijvoorbeeld op het gebied van elektronica, omdat de gebogen punt ervoor zorgt dat uw eigen hand het zicht niet belemmert.

De platbektangen hebben een fijn gegroefd grijpoppervlak in het voorste, schuine gedeelte van de grijpbekken. Dit wordt gevolgd door een glad, vlak oppervlak, dat in grootte varieert afhankelijk van de grootte van de tang, en geschikt is voor het krimpen van hulzen en kabelschoenen. Voor de best mogelijke krachtoverbrenging bevindt de zijsnijtang met gefacetteerde snijkant en zeer lage waadhoek zich het dichtst bij de ingestoken verbinding en zorgt ervoor dat koper, aluminium, kunststof en nog veel meer met weinig moeite kunnen worden gesneden. Het snijoppervlak is ook iets kleiner bij de kleinere tangen door hun compactere ontwerp. Bovendien heeft de kleine puntbektang geen plat brandergat, in tegenstelling tot de grote versie. Deze is voor een krachtigere en stevigere grip en is voorzien van een grove vertanding. Het grotere handvat zorgt voor een precieze dosering met een optimale krachtoverbrenging voor het grijpen en vasthouden.

Onze VDE-naaldbektangen zijn, net als onze eenvoudige langbektangen, gemaakt van chroom-vanadium-gelegeerd staal. Door het specifieke ontwerp van de grijpbekken vallen beide varianten onder de DIN 5745 norm voor grijp- en snijtangen. Het grootste verschil zit in de handgrepen, die in het geval van de VDE-naaldbektang gemaakt zijn van een meercomponenten PVC en een brede kraag hebben. De handgrepen, die meestal geel en rood gekleurd zijn voor VDE-gereedschap, zorgen voor een zeer goede bescherming tegen elektrische schokken en garanderen voldoende isolatie tegen spanningen tot 1000 V AC (of 1500 V DC) en voldoen dus aan de VDE-norm volgens DIN EN IEC 60900. Deze norm is van toepassing op geïsoleerd handgereedschap voor gebruik op of in de buurt van spanningvoerende onderdelen bij nominale spanningen tot 1.000 V AC of 1.500 V DC.

Specifieke gegevens voor de 160 mm VDE gebogen platronde tang

• Totale lengte: 160mm
• Hoofd breedte: Ca. 16,7mm
• Hoofd lengte: Ca. 63,5mm
• Bekbreedte: Ca. 8,3mm
• Piekbreedte: Ca. 1,8mm per kant

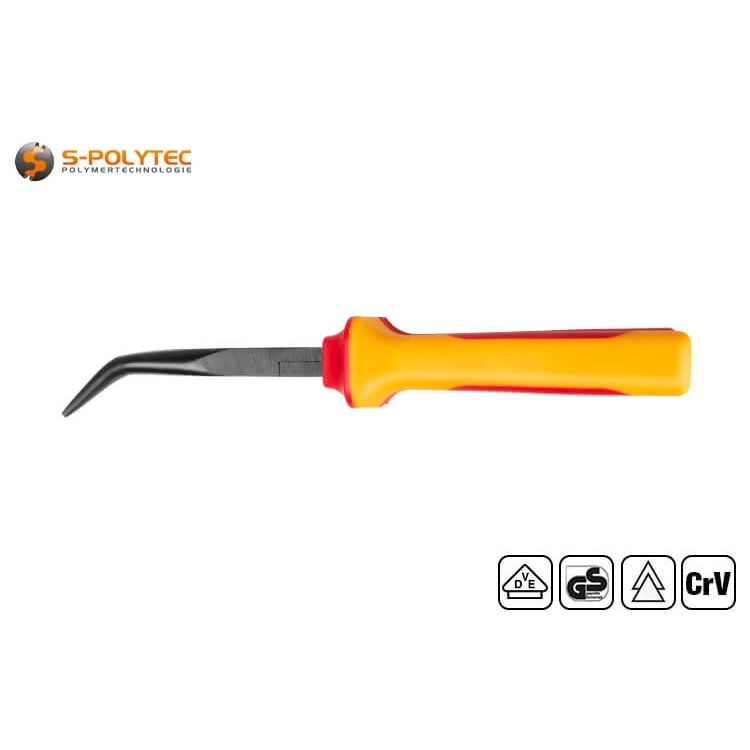

• Booghoek: Ca. 40°
• Booglengte: Ca. 27,3 mm (plat, met fijne tanden)
• Snijvorm: Zijdelings afgeschuinde snijkant
• Snijlengte: Ca. 12,6mm
• Gewicht: Ca. 179g

Specifieke gegevens voor de 200 mm gebogen VDE-naaldbektang

• Totale lengte: 200mm
• Hoofd breedte: Ca. 18,2mm
• Hoofde lengte: Ca. 91,5mm
• Bekbreedte: Ca. 9,1mm per kant
• Piekbreedte: Ca. 2,1mm per kant
• Booghoek: Ca. 40°
• Booglengte: Ca. 29,8mm (plat, met fijne tanden)
• Branderpoort: Ca. 14,9mm (recht, grof getand)
• Snijvorm: Zijdelings afgeschuinde snijkant
• Snijlengte: Ca. 13,2mm
• Gewicht: Ca. 234g

Gebruik en onderhoud van gebogen platronde punttangen

De VDE-geteste tang met lange neus is ideaal voor alle toepassingen waarbij aan of in de buurt van spanningvoerende onderdelen wordt gewerkt. De gebogen punt maakt het werken iets gemakkelijker dan met een tang met een rechte punt, omdat uw eigen hand uw zicht niet beperkt, wat vooral handig is bij toepassingen waarbij precisie en zorgvuldigheid vereist zijn. Typische voorbeelden zijn soldeerwerkzaamheden en metingen op printplaten die onder spanning moeten worden uitgevoerd. Zelfs in de huisaansluitkast is niet altijd sprake van een spanningsvrije toestand, zodat het leggen van verdere voedingsleidingen de hoogste concentratie vereist en gereedschap dat voldoende geïsoleerd is tegen netspanning. Hetzelfde geldt voor schakelkasten van grote productie-installaties. De fijne punt met een licht gegroefd grijpoppervlak maakt het gemakkelijk om draden en afzonderlijke geleiders vast te pakken en precies in de gewenste positie te leiden. De geïsoleerde tang maakt het ook gemakkelijk om de draden te buigen voor een optisch nette bedrading. Een geïntegreerde zijkniptang wordt gebruikt om de kabels op lengte te knippen, zodat u niet van gereedschap hoeft te wisselen.

De lange, gebogen punt is afgerond aan de buitenkant van de bek en wordt steeds dunner naar de punt toe. Hierdoor is de tang bijvoorbeeld perfect voor het buigen van gestripte afzonderlijke draden tot oogjes van verschillende grootte. Daarnaast is de fijne punt ook geschikt voor zeer delicaat werk waar conventionele combinatietangen met brede bekken moeite mee zouden hebben. De grote tang heeft ook een grof gekartelde brandergat, die uitstekend geschikt is voor het losdraaien van vastzittende schroefverbindingen en zorgt voor een stevige, vaste greep. Dit kan bijvoorbeeld een groot voordeel zijn bij het trekken van kabeleinden door een buis, maar ook voor het bevestigen van metalen staven en buizen die gelast of gesoldeerd moeten worden. De vertanding is echter vrij scherp, dus u moet voorzichtig zijn met gevoelige oppervlakken. Een zachte doek tussen het voorwerp en de tang kan schade voorkomen.

NOTITIE:De kleine versie is ideaal voor elektronische componenten vanwege de aanzienlijk compactere afmetingen, die meestal ook erg klein zijn. Het formaat en de lengte van de 200mm VDE-tang zijn ideaal voor bedrading op het gebied van installatie- en huishoudelektriciteit. Bijvoorbeeld voor het aansluiten van voedingskabels op de kleine automaten in de zekeringkast, of voor het risicoloos bedraden van stekkerdozen, lampen en schakelaars, en laagliggende aftakdozen.

Bij het bedraden, solderen en buigen van draden en dunne platen is de combinatie van punttangen om te grijpen, afgeronde buitenkanten om te buigen en diagonale kniptangen om te knippen en in te korten ideaal. Populaire hobbyisten gebruiken afgeronde naaldtangen bijvoorbeeld om steunstructuren te verwijderen bij 3D-printen, bij het maken van sieraden, bij modelbouw of bij het vormgeven van bonsaiplanten met een fijne draad. Hoewel deze weliswaar ongebruikelijke hobby's geen handgrepen met beschermende isolatie volgens IEC 60900 vereisen, dragen de grote voorgevormde kragen wel bij aan een betere hantering.

Voorbeelden van het gebruik van de gebogen VDE-naaldpunttang

• De gebogen punt maakt het gemakkelijker om elektronische componenten op printplaten te plaatsen
• De schuine platte ronde punt maakt het gemakkelijker om kabels in zekeringdozen aan te sluiten
• De geïsoleerde tangen maken bedrading binnen onder spanning staande elektrische systemen mogelijk
• De afgeronde buitenkant is perfect voor het buigen van oogjes voor bedrading met schroefklemmen
• De grote VDE platronde tang kan ook worden gebruikt als zijsnijder ter vervanging van kabels

WAARSCHUWING: Onze gebogen VDE-naaldbektang met meercomponentenhandgrepen van sterk isolerend PVC in rood-geel zijn gebogen in overeenstemming met DIN 5745, in tegenstelling tot de nijptangen en ook geschikt voor onder spanning werken tot 1.000 V AC.

Gegevens over de geïsoleerde gebogen naaldpunttang volgens IEC 60900

• Product type: Tang
• Materiaal (handgreep): 2-componenten PVC
• Materiaal (kaak): Gelegeerd chroom-vanadium staal
• Type verbinding: Ingezette verbinding
• Hardheid (bek): HRC 55-60
• Kleur: Rood-geel
• Beschermende isolatie (AC): Tot 1000 volt in overeenstemming met IEC 60900
• Beschermende isolatie (DC): Tot 1500 volt volgens IEC 60900
• VDE-getest: Ja, VDE-certificeringsmerk afgedrukt
• Totale lengte: 160mm of 200mm
• Piekvorm: Gebogen
• Ergonomisch gevormd: Ja
• Bediening met één hand: Ja (aan beide kanten)
