Slechts 3 invoergegevens – online calculator voor het draagvermogen van constructieprofielen

Posted on 5 mei 2025

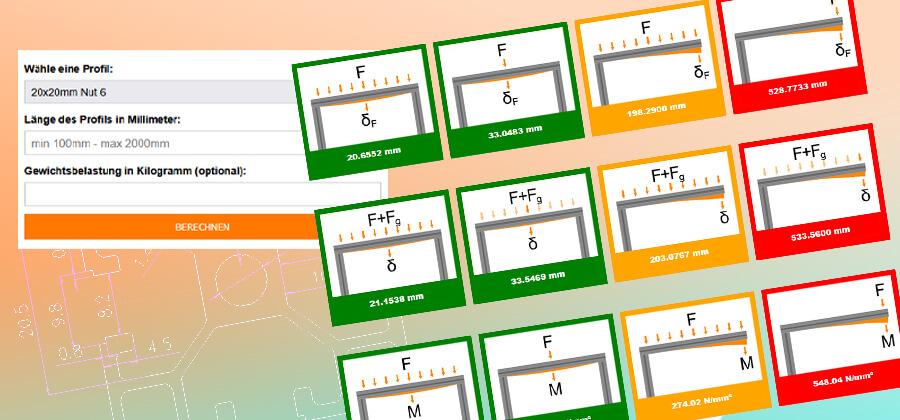

Online calculator voor het bepalen van de afbuiging en buigspanning van onze constructieprofielen.

In eerdere blogberichten hebben we stap voor stap de formules voor het berekenen van doorbuiging en buigspanning uitgelegd. Indien u de berekeningen niet zelf wilt uitvoeren, kunt u nu eenvoudig onze online calculator gebruiken.

Berekening van het draagvermogen van een constructieprofiel

Met ons berekeningsformulier bieden wij u de mogelijkheid om met zeer eenvoudige prompts te bepalen of een constructieprofiel de belasting kan dragen of dat het ontwerp moet worden versterkt met tussensteunen. Selecteer hiervoor het gewenste profiel, voer de lengte van het profiel in millimeters in en geef ook de belasting op het profiel op. De berekening houdt rekening met alle te verwachten belastingsgevallen – van verdeelde belastingen tot puntbelastingen.

De verkeerslichtkleuren groen, oranje en rood geven aan of de constructie het gewicht kan dragen of dat ondersteuning door een of meer tussensteunen nodig is. Groen geeft aan dat de belasting niet meer dan 80% van de belastingsgrens op basis van de buigspanning bedraagt. Als de belasting meer dan 80% bedraagt, is een tussensteun nog niet absoluut noodzakelijk, maar wel aan te raden voor het geval de belasting onverwacht hoger uitvalt. Dit wordt aangegeven door de kleur oranje. Als de achtergrond echter rood is, komt de buigspanning overeen met de werkelijke belastingsgrens of is deze zelfs hoger. In dit geval is versterking met tussensteunen essentieel, omdat anders het constructieprofiel permanent vervormd raakt.

Indien de constructie niet door extra gewicht wordt belast, kan het invoerveld leeg worden gelaten. In dit geval wordt alleen de doorbuiging van het profiel door zijn eigen gewicht berekend.

Uw gegevens

Onze berekeningen

De doorbuiging van het profiel als gevolg van zijn eigen gewicht

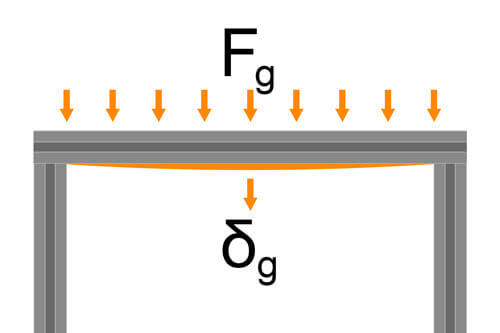

Weergave van de doorbuiging van een aluminium constructieprofiel dat aan beide zijden wordt ondersteund door zijn eigen gewicht.

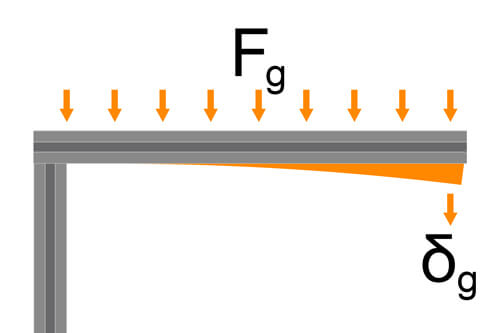

Grafiek die de doorbuiging van een enkelzijdig aluminium constructieprofiel onder zijn eigen gewicht weergeeft.

De doorbuiging van het profiel als gevolg van extra gewichtsbelasting:

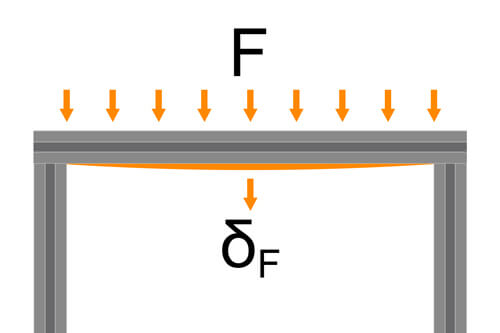

Visualisatie van de doorbuiging van een constructieprofiel met ondersteuning aan beide zijden en gelijkmatig verdeelde extra belasting.

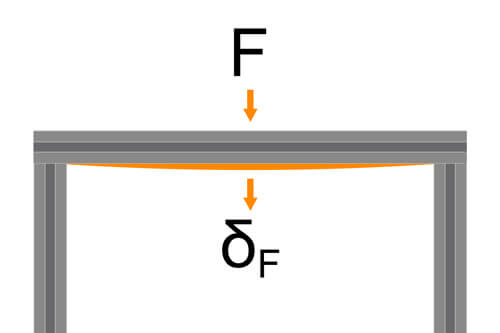

Weergave van de buigbelasting op een constructieprofiel met gecentreerde extra belasting aan beide zijden van het lager.

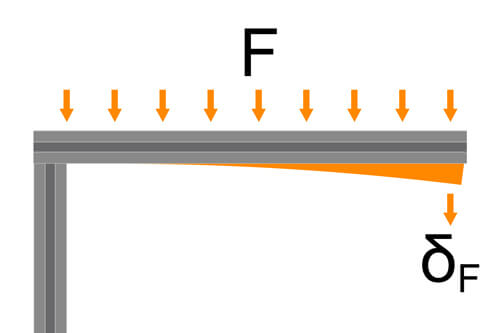

Grafiek die de doorbuiging weergeeft van een enkelzijdig constructieprofiel met gelijkmatig verdeelde extra belasting.

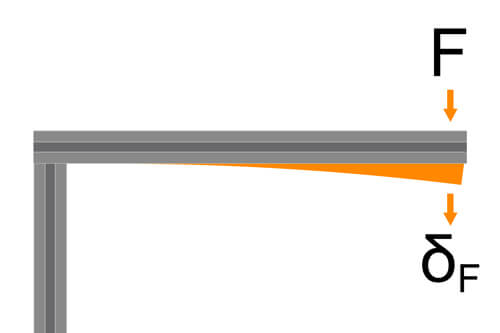

Illustratie van de puntspecifieke extra belasting op een enkelzijdig aluminium constructieprofiel.

De doorbuiging van het profiel onder het volledige gewicht:

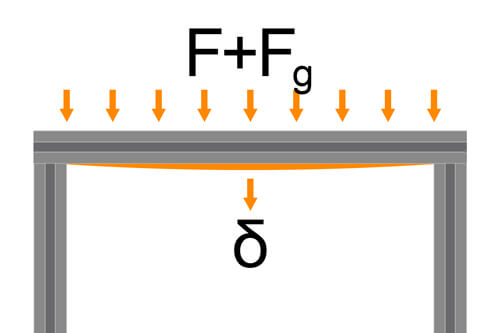

Totale doorbuiging van een aluminium constructieprofiel dat aan beide zijden wordt ondersteund met een verdeelde belasting.

Weergave van de totale doorbuiging van een constructieprofiel met gecentreerde extra belasting aan beide zijden van de ondersteuning.

Totale doorbuiging van een enkelzijdig aluminium constructieprofiel met gelijkmatig verdeelde extra belasting.

Afbeelding van de maximale doorbuiging van een enkelzijdig aluminium constructieprofiel met extra puntbelasting.

De buigspanning op het profiel als gevolg van extra gewichtsbelastingen:

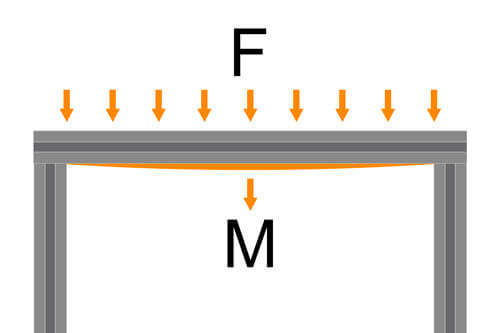

Berekende buigspanning van een aluminium constructieprofiel met aan beide zijden liggend lager en verdeelde belasting.

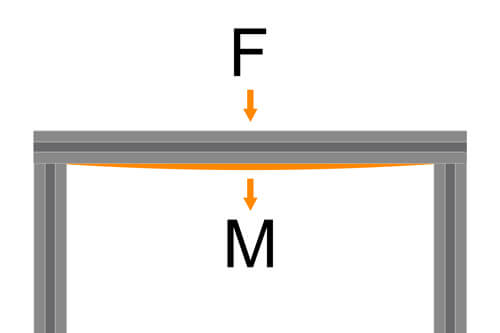

Weergave van de buigspanning van een constructieprofiel als gevolg van een centraal werkende extra belasting met ondersteuning aan beide zijden.

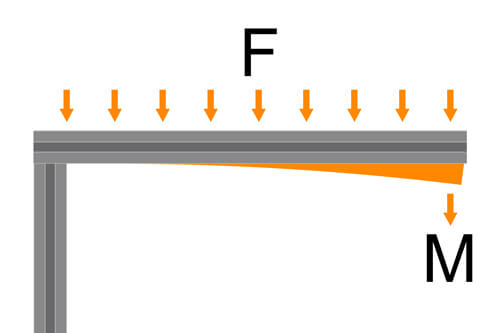

Gevisualiseerde buigspanning met verdeelde extra belasting op een enkelzijdig aluminium constructieprofiel.

Illustratie van de buigspanning van een enkelzijdig aluminium constructieprofiel met puntbelasting.

Wij hopen dat dit korte formulier voor het berekenen van de buigspanning van onze constructieprofielen u van dienst zal zijn bij de planning en uitvoering van uw ontwerpen. Let wel: deze berekening heeft uitsluitend betrekking op onze constructieprofielen met een vloeigrens van 292 MPa. Profielen van andere fabrikanten en distributeurs kunnen andere waarden hebben, waardoor de berekening niet nauwkeurig is. In dat geval raden wij u aan de doorbuiging of de buigspanning handmatig te berekenen aan de hand van de stapsgewijze handleidingen om te bepalen of er onder belasting blijvende vervorming optreedt. We hebben beide berekeningen stap voor stap uitgelegd in aparte blogartikelen. Ze kunnen ook worden gebruikt voor de doorbuiging van houten balken of kunststof profielen, mits de benodigde parameters bekend zijn.

Als u op de hoogte wilt blijven, wilt weten wat ons bezighoudt en wat er in onze online winkel gebeurt, volg ons dan op Instagram en Facebook. We waarderen iedere like.

Jullie Sascha van S-Polytec
