Verbindingsblok voor bouwprofielen

Plastic aansluitblok - voor veilige plaatmontage

Gemaakt van PMMA copolymeer ✓ Schok- en trilling dempend ✓ Voor sleufbreedte van 8 mm ✓

Onze transparante kunststof verbindingsblokken worden gebruikt om panelen gemakkelijk aan bouwprofielen te bevestigen en zijn verkrijgbaar in twee maten voor profielen met een randbreedte van 30mm of 40mm en een groef van 8mm. De plaatbevestiging wordt eenvoudig met een hamer in de groef geschroefd en kan met alle bouwprofielen worden gecombineerd, ongeacht of het I-profielen met afgeronde hoeken of B-profielen met een hoekig ontwerp zijn. De vierkante moer met binnendraad M6 die in het kunststof blok is geïntegreerd, wordt gebruikt om de schroeven met schroefdraad vast te zetten die voor plaatbevestiging worden gebruikt.

De verbindingsblokken zijn gemaakt van een PMMA-copolymeer dat gekenmerkt wordt door een zeer goede trilling demping, zodat zelfs gevoelige plaatmaterialen zoals glas of acryl glas gebruikt kunnen worden om constructies met constructieprofielen te bekleden. Het blok wordt met behulp van het spuitgietproces vervaardigd, zodat de hamer, die in de profielgroef wordt gestoken, stevig aan het verbindingsblok vastzit en dus geen zwak punt in de constructie vormt, waardoor ook hogere belastingen mogelijk zijn.

NOTITIE: Om panelen met de aansluitblokken te monteren zijn schroeven met schroefdraad, met een diameter van 6mm, nodig. Deze worden niet meegeleverd. De lengte van de schroef hangt af van de dikte van de te monteren panelen.

Eigenschappen van onze verbindingsblokken voor plaatelementen

Ons verbindingsblok is gemaakt van hoogwaardig PMMA-copolymeer. Eenvoudig gezegd is dit transparant acryl glas, dat iets zachter en dus minder bros is door de vermenging met een ander polymeer. Dit vermindert het risico op breuk aanzienlijk en dempt schokken en trillingen aanzienlijk zodat het verbindingsblok tegelijkertijd als een soort schokdemper werkt. Dit maakt de plaatbevestigingen zeer geschikt voor het monteren van glasplaten of kunststof beglazing. Acrylglas is van nature UV-bestendig, dus de plaathouders kunnen ook worden gebruikt voor plaatmontage buitenshuis zonder dat verwering of UV-straling de duurzaamheid en veerkracht van het kleine kunststof blokje aantasten.

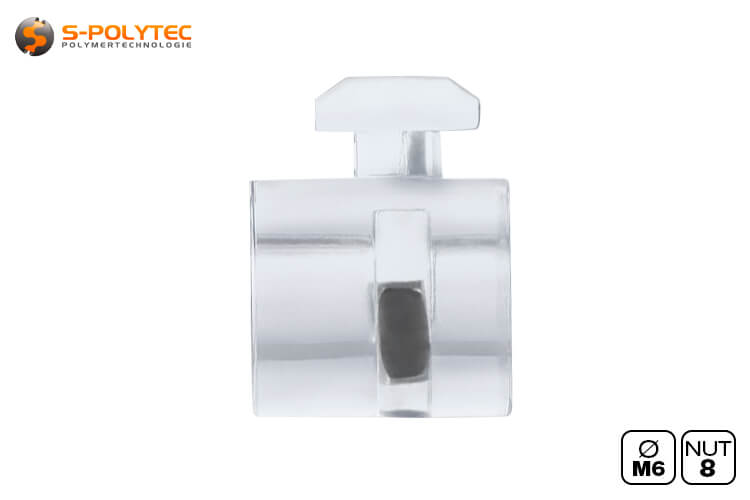

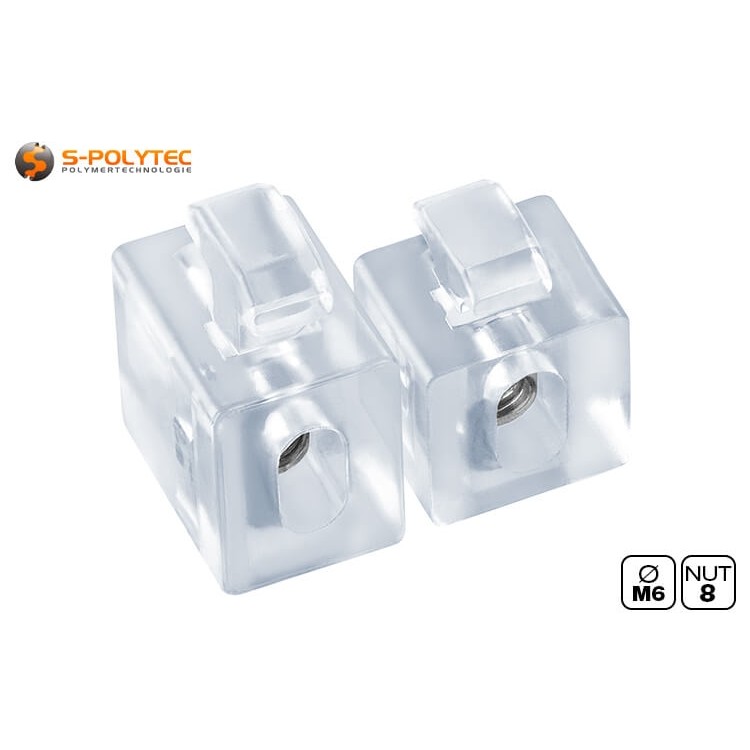

Het verbindingsblokje dat uit één stuk spuitgegoten is heeft aan één kant een hamertje dat gemakkelijk en stevig aan het profiel bevestigd kan worden door het in de groef van het profiel te schroeven. Dit is ontworpen voor bouwprofielen met een groefbreedte van 8mm zodat de verbindingsblokken gebruikt kunnen worden voor onze 30mm en 40mm profielen, maar niet voor het 20mm profiel, omdat dit een groefbreedte van 6mm heeft. De verbindingsblokken voor paneelmontage kunnen ook gecombineerd worden met alle andere profielsystemen. Hierbij moet rekening worden gehouden met zowel de groefbreedte als de diepte van de groefbanen. Het grotere verbindingsblok is geschikt voor bouwprofielen met een groefbreedte van 8mm en een groefbreedte van 4mm dik, wat gebruikelijk is voor profielen van 40x40mm. Het compactere Uniblock is daarentegen geschikt voor aluminium profielen met 2mm dikke groeven. Dit geldt voor onze 30mm constructieprofielen. Deze specificaties kunnen afwijken voor profielen van andere fabrikanten, dus de afmetingen moeten vooraf gecontroleerd worden om er zeker van te zijn dat de plaatverbinder stevig vastzit.

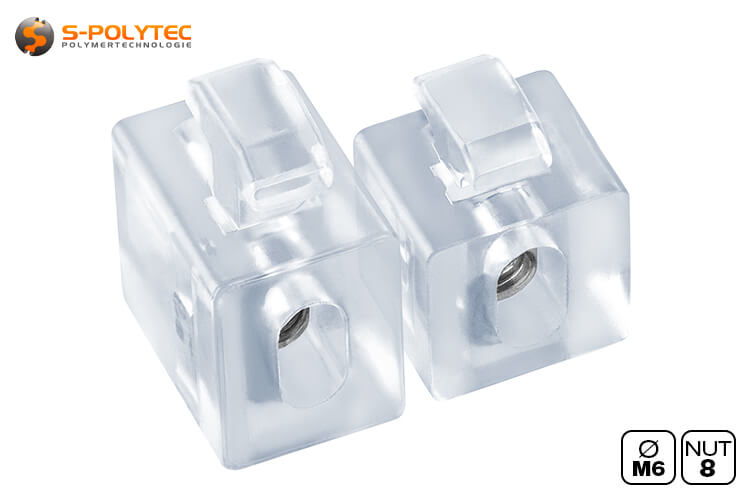

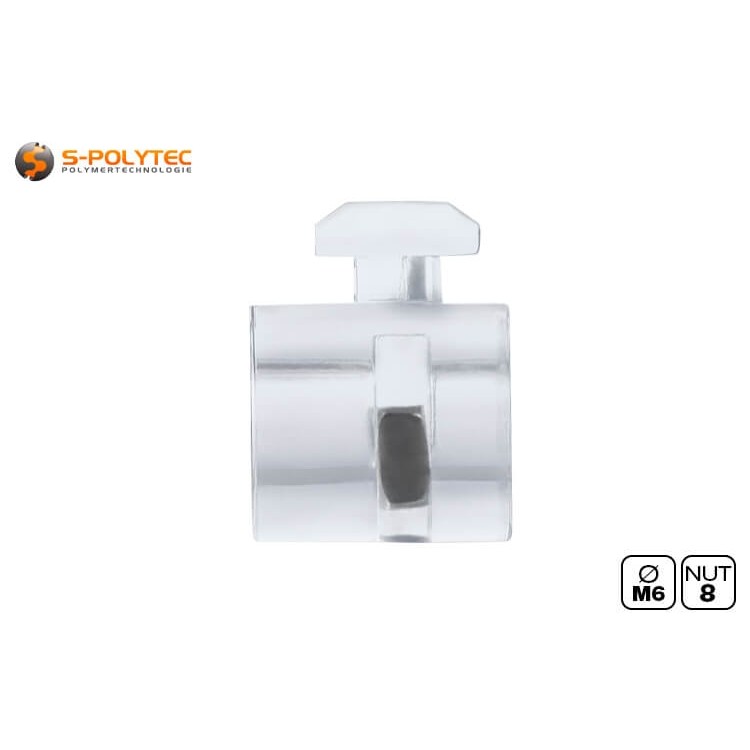

NOTITIE: Het kunststof Uniblock heeft binnenin een vierkante moer van vernikkeld koolstofstaal. De maat van de binnendraad is 6mm en is identiek voor beide versies.

Specifieke gegevens van de transparante plaatconnectoren

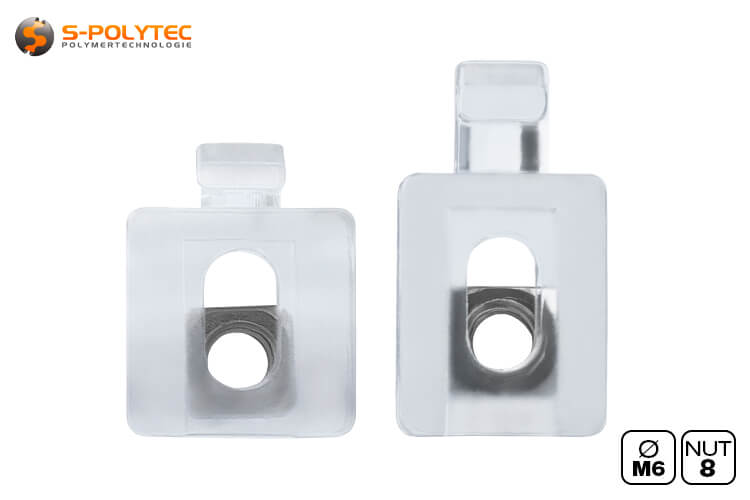

• Verbindingsblok voor 30x30mm, groef 8: Afmetingen (BxLxH): ca. 17x20x20mm, Ø schroefdraad: M6, groefbreedte: 8mm, groefdiepte: 6mm, gewicht: 10g
• Verbindingsblok voor 40x40mm, groef 8: Afmetingen (BxLxH): ca. 24x18x22mm, Ø schroefdraad: M6, groefbreedte: 8mm, groefdiepte: 10mm, gewicht: 14g

Montage en gebruik van platen met verbindingsblokken

Het installeren van panelen met de verbindingsblokken is heel eenvoudig, omdat ze gewoon op de gewenste plaats in de open groef van het bouwprofiel worden gestoken. Om dit te doen worden de paneelbevestigingen met een zogenaamde hamer in de groef gestoken en 90 graden gedraaid. De draairichting wordt bepaald door persoonlijke voorkeur en de dikte van de panelen die bevestigd moeten worden, omdat de hamer niet in het midden van het verbindingsblok zit, maar opzij verschoven is. De exacte positie van de paneelbevestiging kan op elk moment worden gewijzigd, zodat deze perfect overeenkomt met de montagegaten van het paneel.

LET OP: Afhankelijk van het gewicht van de oppervlakte elementen moet het aantal plaatbevestigingen met verbindingsblokken worden verhoogd om voldoende draagvermogen te garanderen.

Om de gevelpanelen aan elkaar te schroeven, zijn schroeven met M6 schroefdraad nodig, die in de binnendraad van het verbindingsblok worden geschroefd. Afhankelijk van het materiaal en de paneeldikte moet het ontwerp van de schroeven worden aangepast wat betreft de kopdiameter en de schroefdraadlengte. De bouten gaan door het gat in de plaat en worden in de schroefdraad van de vierkante moer in het verbindingsblok geschroefd. De moer is gemaakt van vernikkeld koolstofstaal. Het kan enkele millimeters naar het profiel in het verbindingsblok toe of er vanaf worden bewogen om de ideale positie voor de bout te verkrijgen en om ervoor te zorgen dat de bout recht kan worden ingedraaid.

TIP: Bij het installeren van verticale panelen kan het nuttig zijn om het bovenste verbindingsblok vast te zetten met een gleufmoer en een stelschroef om te voorkomen dat het wegglijdt. Dit is vooral handig bij grotere of zwaardere panelen, om te voorkomen dat ze na verloop van tijd naar beneden glijden.

De verbindingsblokken absorberen schokken en trillingen, waardoor ze een uitstekende keuze zijn voor behuizingen voor machines en industriële installaties die onderhevig zijn aan hoge mechanische spanning. Tegelijkertijd dienen de paneelbevestigingen als bescherming tegen het uitbreken van panelen door de beweging van de constructie en als bescherming tegen arbeidsongevallen, omdat bewegende apparaat onderdelen worden afgedekt door panelen en er niet in kunnen grijpen. Het maakt niet uit of er ondoorzichtige panelen van aluminium of HPL worden gebruikt of doorzichtige kunststof panelen die een onbelemmerd zicht op de bewegingen van de machine bieden. Dankzij de eenvoudige schroefbevestiging kan de bekleding tijdens onderhouds- en reparatiewerkzaamheden gemakkelijk worden verwijderd en opnieuw worden bevestigd.

De kunststof verbindingsblokken zijn niet alleen zeer geschikt voor het bekleden van constructies in de machine- en installatietechniek, maar ook voor talloze toepassingen in de doe-het-zelfsector. Bouwprofielen kunnen bijvoorbeeld worden gebruikt om in een paar eenvoudige stappen individuele planken te maken. Deze kunnen worden omgevormd tot een vitrinekast door zijelementen toe te voegen met panelen van echt glas of transparante kunststof zoals acryl glas of polycarbonaat. Windschermen, privacy schermen of scheidingswanden zijn ook heel eenvoudig te bouwen met behulp van de verbindingsblokken en kunnen naar wens eenvoudig worden aangepast of gedemonteerd.

Voorbeelden van het gebruik van aansluitblokken voor plaatmontage

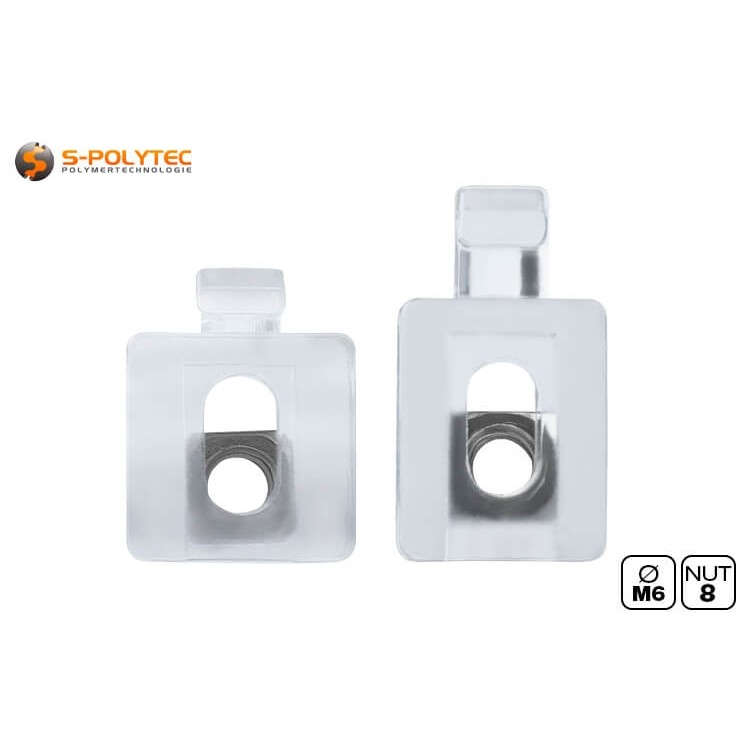

• De verbindingsblokken voor plaatmontage zijn ideaal voor materialen met een hogere thermische uitzettingscoëfficiënt
• De PMMA kunststof plaatbevestigingen zijn ook geschikt voor gevelbekleding in spanningsvrije installatie
• De verbindingsblokken hebben een schok- en trilling dempend effect, waardoor ze ideaal zijn voor het monteren van glasplaten
• De aansluitblokken zijn ook perfect voor beschermkappen op machines met hoge mechanische belasting
• Er kan een vitrinekast worden gemaakt met de transparante paneelbevestigingen en legplanken van constructieprofielen

Technische gegevens van de transparante verbindingsblokken

• Materiaal: PMMA kunststof
• Kleur: Transparant
• Diepte: Ca. 20mm resp. 18mm
• Hoogte: Ca. 20mm resp. 22mm
• Breedte: Ca. 17mm resp. 24mm
• Ø Schroefdraad: M6
• Gewicht: 10g resp. 14g
• UV-bestendigheid: Uitstekend
• Weersbestendigheid: Uitstekend
• Corrosiebestendigheid: Uitstekend
